Description
Documenten:Handleiding: Klik hier om te openenSchema: Klik hier om te openenDatasheet: Klik hier om te openen

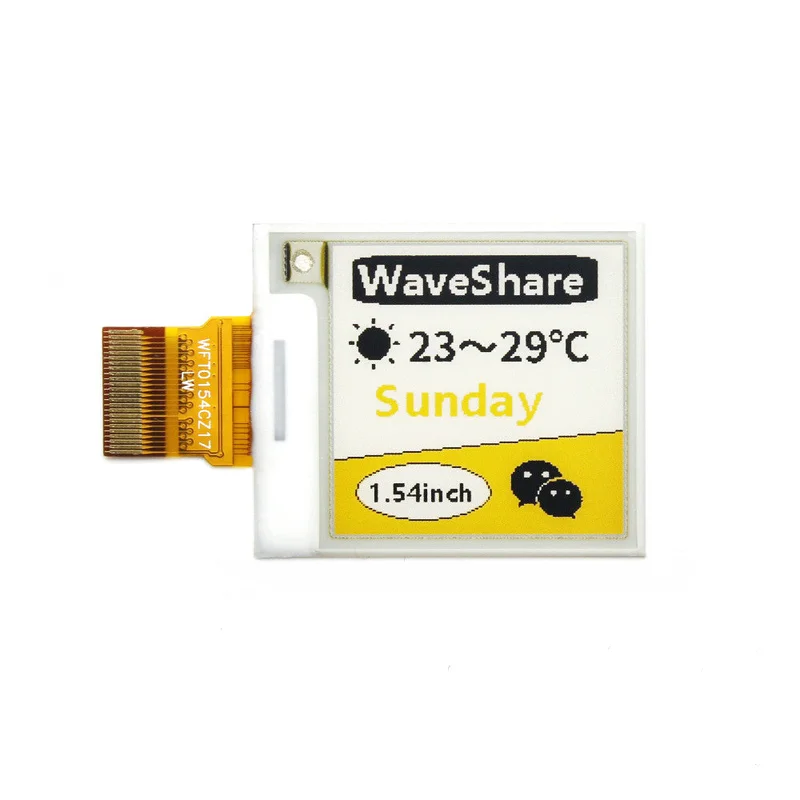

Overzicht:Dit is een E-Ink raw-display van 1,54 inch met een resolutie van 152×152 pixels. Het beschikt over een ingebouwde controller en communiceert via een SPI-interface. Het ondersteunt een driekleurenbeeldscherm in geel, zwart en de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk display zonder elektriciteit, is het een ideale keuze voor toepassingen zoals schaplabels en industriële instrumenten.
Kenmerken:
- Geen achtergrondverlichting, blijft de laatste inhoud langdurig weergeven, zelfs als het apparaat is uitgeschakeld.
- Ultra laag stroomverbruik; stroom is alleen nodig om te verfrissen.
Specificaties:
- Bedrijfsspanning: 3.3V
- Interface: 3-draads SPI, 4-draads SPI
- Omtrekafmeting: 37,32 mm × 31,8 mm × 0,98 mm
- Schermgrootte: 27,51 mm × 27,51 mm
- Puntafstand: 0,181 × 0,181
- Resolutie: 152 × 152
- Schermkleur: geel, zwart, wit
- Grijsniveau: 2
- Volledige vernieuwingstijd: 27 sec
- Vernieuwingsvermogen: 26,4 mW (typ.)
- Stand-by vermogen: <0,017 mW
- Kijkhoek: > 170 °
Interfaces:
| VCC | 3.3V |
| GND | GND |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | SPI-chip select (laag actief) |
| DC | Data / Command control pin (hoog voor data, laag voor commando) |
| RST | Externe resetpin (laag voor reset) |
| BEZIG | Uitgangspen bezet (laag voor bezet) |
Pakket bestaat uit:1 x 1,54 inch e-papier display
