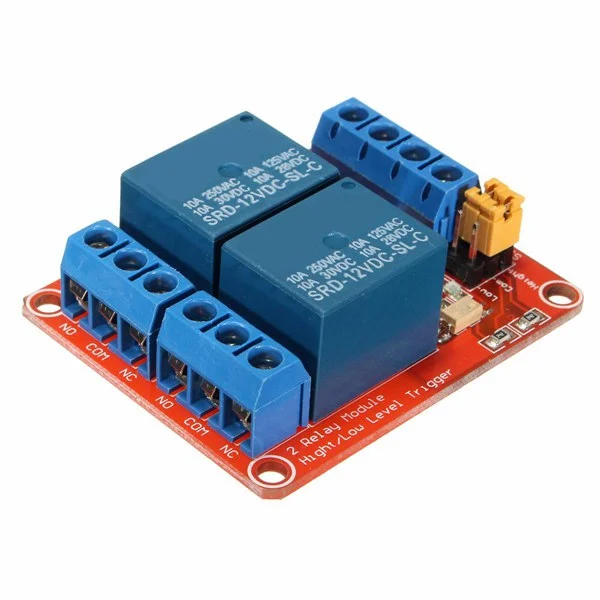

10 Stuks 12V 2-kanaals relaismodule met optocoupler ondersteuning-Snelle verzending

Description

Kenmerken:

• De module maakt gebruik van hoogwaardige relais met normaal open interfaces, maximale belasting: AC 250V / 10A, DC 30V / 10A.
• Voorzien van SMD optocoupler isolatie voor stabiele prestaties; stroomverbruik is 5mA.
• Beschikbaar in spanningen van 5V, 9V, 12V en 24V.
• De module kan worden ingesteld op hoog of laag, geactiveerd door een jumper.
• Fouttolerant ontwerp; zelfs bij een gebroken bedieningsleiding zal het relais niet activeren.
• Indicatorlampjes: groene stroomindicator en rode relaisstatusindicator.
• Gebruiksvriendelijk ontwerp; alle interfaces kunnen eenvoudig worden aangesloten via aansluitkabels.
• Afmetingen van de module: 50 mm x 40 mm x 16 mm (L x B x H).
• Voorzien van vier bevestigingsgaten met een diameter van 3.1 mm.

Interface:

• DC +: positieve voeding (vereiste spanning voor het relais, keuze uit 5V, 9V, 12V of 24V).
• DC -: negatieve stroomaansluiting.
• IN1: 1-kanaals signaal om het relais te activeren, instelbaar op hoog of laag niveau.
• IN2: 2-kanaals signaal om het relais te activeren, instelbaar op hoog of laag niveau.

Uitgangen:

• NO1: Normaal open interface van relais 1, relais zwevend, kortgesloten met COM1.
• COM1: Gemeenschappelijke relaisinterface 1.
• NC1: Normaal gesloten poort van relais 1, relais kortgesloten voor en na de pull.
• NO2: Normaal open interface van relais 2, relais voor het drijven, terugtrekken en kortsluiten met COM2.
• COM2: Gemeenschappelijke relaisinterface 2.
• NC2: Normaal gesloten relaisinterface van relais 2, kort voor en COM2, vrije paal trekken.

Hoge en lage selectie:

• S1: Relais selectie voor hoog en laag.
• S2: Selectie voor hoog en laag voor de tweezijdige relais.
• Bij lage kortsluiting wordt het bijbehorende relais geactiveerd bij laag, terwijl het hoge uiteinde van de korte com hoog is.

Pakket bestaat uit:

• 10 x 12V 2-kanaals relais driver module.
