Specificaties:
Afmetingen: 30,25 × 8,5 x 1 mm

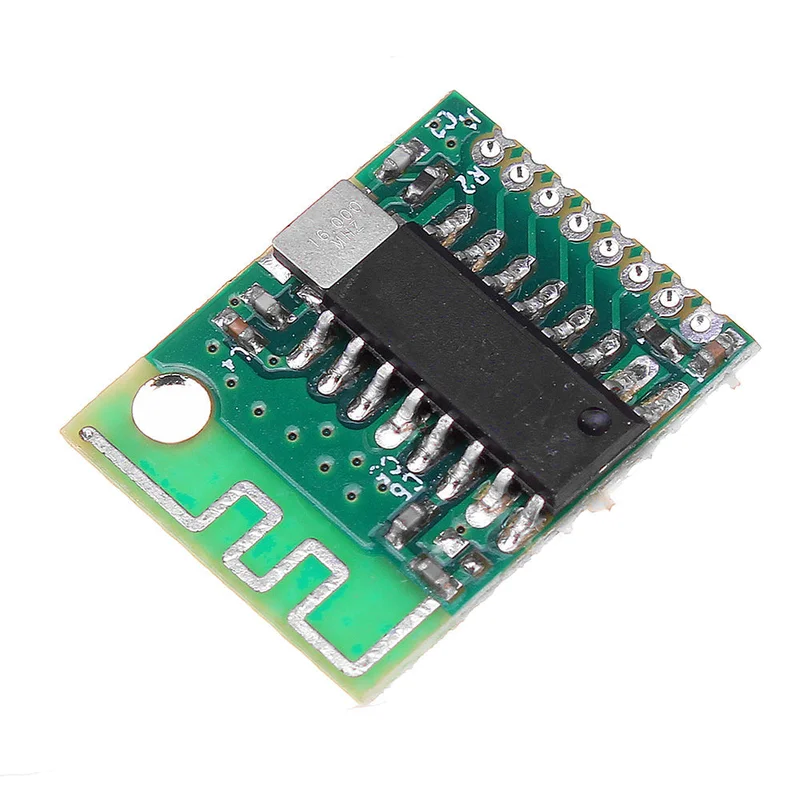

Model: KSL703B
Werkspanning: 1.9V ~ 3.6V
Toepassingsgebied:
- Draadloze muis- / machinetoetsenbord
- Draadloze pc-randapparatuur
- Actieve RFID
- Speelgoed
- Afgelegen elektronische eindapparatuur voor consumentenapparatuur
Kenmerken:
Deze module is een 2.4G kortbereik zendontvangermodule met GFSK-modulatie. De module integreert RF-transceiverkanalen, GFSK-modems en gegevenskoppelingen. Gebruikers hoeven alleen eenvoudige instellingen te maken voor het ontvangende/verzendende kanaal om te communiceren. In de Auto Transceive-modus kan de chip automatisch beoordelen of de gegevens met succes worden verzonden/ontvangen volgens de antwoordinformatie, waardoor opnieuw verzenden, pakketten verliezen, doorgaan met verzenden en wachten, enzovoort, wordt vereenvoudigd.
- Ondersteunt ASK demodulatie modus, de ontvangstgevoeligheid bereikt -110dBm;
- 2,4 GHz ISM-bandbreedte;
- Code snelheid: 2Mbps / 1MBbps;
- Zeer laag stroomverbruik (normale temperatuur):
- Emissiestroom: 14.8mA (P0 = 0dBm)
- Ontvangst: 17.5mA
- Uitschakelstroom: 2.5uA
- Standby-stroom: 0.9mA
- Voeding: 1.9 ~ 3.6V;
- Auto Transceive datapakket automatische hertransmissie;
- Automatische pakketverwerking;
- 6 datakanalen;
- 5V weerstands spanning.
| Loodnummer | Symbool | Naam |
| 1 | IRQ | Onderbrekingssignaal, actief laag |
| 2 | MISO | SPI-gegevensinvoersignaal |
| 3 | MOSI | SPI-gegevensuitvoersignaal |
| 4 | SCK | SPI-kloksignaal |
| 5 | CSN | SPI-chipselectiesignaal |
| 6 | CE | Chipselectiesignaal |
| 7 | VDD | Stroomaansluiting |
| 8 | GND | Aarde |
Pakket inbegrepen:
