Description
Invoering:
De MPU-6000 is een geïntegreerde 6-assige motion processing component. Dit product elimineert het probleem van verschillen tussen de assen bij het combineren van gyroscopen en versnellers, waardoor de benodigde ruimte wordt MPU-6000 integreert een 3-assige gyroscoop en een 3-assige versneller, en bevat een hardwareversnelling van de digitale motion processor (DMP). Deze kan via een tweede I2C-poort worden aangesloten op andere sensoren. De motor voert een compleet fusie-algoritme met 9 assen uit, wat resulteert in een enkele database voor bewegingsverwerking verwerkt complexe gegevens voor bewegingsdetectie, vermindert de belasting van het besturingssysteem en biedt een architectonische API voor hoeksnelheid van de MPU-6000 heeft een bereik van ± 250, ± 500, ± 1000 en ± 2000 °/sec (dps), en de versneller kan worden ingesteld op ± 2 g, ± 4 g, ± 8 g en ± 16 g. De communicatie kan via I2C tot 400 kHz of SPI tot 20 MHz MPU-6000 werkt op verschillende spanningen, met een VDD-voedingsspanning van 2,5 V ± 5%, 3,0 V ± 5% of 3,3 V ± 5%. De logische interface heeft een VVDIO-voeding van 1,8 V ± 5%. De afmetingen van de module zijn 4x4x0,9 mm (QFN), en het bevat een ingebouwde temperatuursensor en oscillator met een variatie van slechts ± 1% in de bedrijfsomgeving.

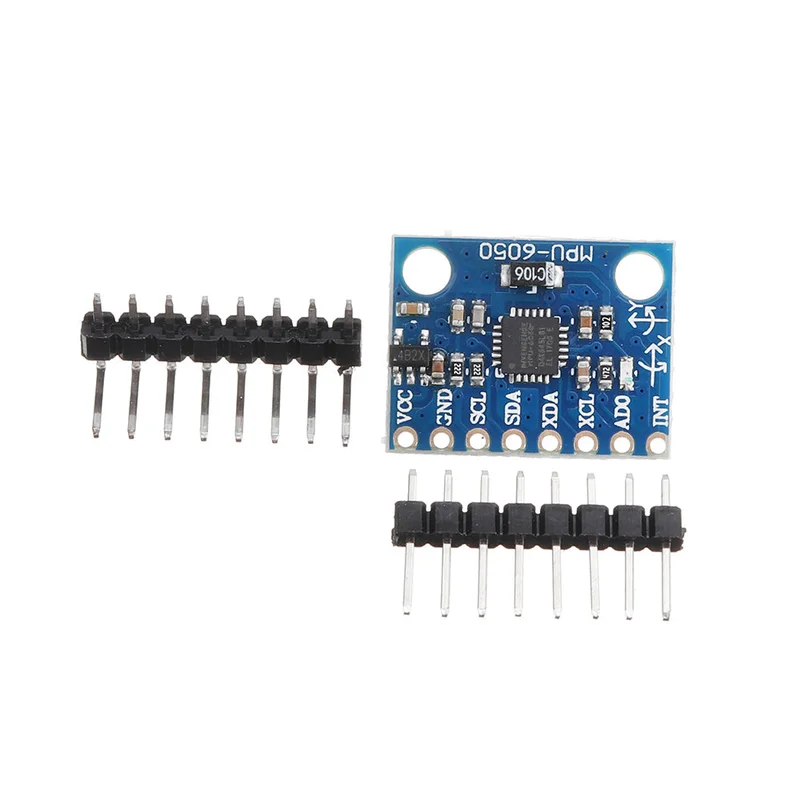

Voorzien zijn van:1. Chip: MPU-60502. Voeding: 3V-5V3. Gyroscoop: ± 250, 500, 1000, 2000 °/s4. Versnelling: ± 2, ± 4, ± 8, ± 16 g5. Communicatie: standaard I2C6. Ingebouwde 16-bit AD converter, 16-bits gegevensuitgang7. Penafstand: 2,54 mmPakket bestaat uit:10 x GY-521 MPU-6050 module
