Description
Specificaties:
- Continue ontlaadstroom: 14A
- Onmiddellijke ontlaadstroom: 22A
- Laadspanning: 25.2V
- Laadstroom: 25A (maximaal)
- Overlaad detectiespanning: 4,28 ± 0,05 V (enkele cel)
- Vertraging tegen overbelasting: 0.5S
- Overlaad vrijgavespanning: 4,28 ± 0,05 V (enkele cel)
- Over-ontlading detectiespanning: 2,55 ± 0,08 V
- Over-ontlading detectie vertraging: 0.1S
- Overlossingsspanning: 2.90 ± 0.1V
- Overstroom detectiespanning: 150mV
- Overstroom detectie vertraging: 10mS
- Overstroombeveiligingsstroom: 75 ± 5A
- Vrijgavebeveiliging overstroombeveiliging: ontkoppel de belasting
- Kortsluitbeveiliging: externe belasting kortsluiting
- Detectie vertraging kortsluiting: 250µS
- Vrijgave van kortsluitbeveiliging: ontkoppel de belasting
- Interne weerstand hoofdcircuitgeleiding: ≤20MΩ
- Werkende stroom: ≤30µA
- Slaapstroom (stroom over ontlading): ≤20µA
- Werktemperatuur: -20 ~ +80 °C
Kenmerken:
- 6 strings (voor 6 18650 batterijen of lithiumbatterijen in serie)
- 21.6V (nominale spanning van polymeerbatterij)
- 22.2V (nominale spanning van 18650 of 3,7 V lithiumbatterij)
- 25.2V (spanning nadat de lithiumbatterij volledig is opgeladen)
- Ontlading 22A (verwijst naar de bovenste limiet van de ontlaadstroomlimiet)
Voorzorgsmaatregelen:
- Deze batterijbeschermingskaart is niet geschikt voor lithium-ijzerfosfaatbatterijen, xenonlampen, handboorbatterijen, elektrische visbatterijen, elektrische fietsbatterijen, babyautobatterijen, 550 of meer power motoren, 1W fisheye LED-lampen. Klanten die in de bovenstaande combinatie kopen, moeten letten op de stimulatorbatterij, back-upvoeding voor LED-licht, 12V elektronische producten, batterij voor zonne-straatverlichting, bewaking van standby-voeding en andere producten.
- Voor ontladingsproducten boven 3A moet de ontladingssnelheid van de batterij meer zijn dan 3C. Vergrotingsformule: 1C batterij, 2000 capaciteit is gelijk aan 2AH * 1 = 2A werkstroom, 3C batterij, 2000 capaciteit is gelijk aan 2A * 3 = 6A werkstroom. Bij gebruik kan de batterij warm worden of is de batterijsnelheid niet van toepassing. De batterij kan snel beschadigd raken na langdurig gebruik.
- Na het aansluiten van de bedrading moet u eerst opladen om uitvoer te hebben.
- Bij het in serie aansluiten van 6 sets batterijen moet de spanning van elke set batterijen hetzelfde zijn. Als ze verschillen, vul dan elke set batterijen afzonderlijk en gebruik ze in serie. Tijdens de ontladingstest is de batterij met de snelste spanningsval de slechte batterij.
- Mix geen goede en slechte batterijen! Hoe dichter de interne weerstand van de 6-cel batterij is, hoe beter! (Het effect van 4 goede batterijen + 2 slechte batterijen = het effect van 6 slechte batterijen)
Verbindingsdiagram:
Volg strikt de schemabedrading: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 18.5V (B5), 22.2V (B+), vermijd opzettelijke kortsluiting!
Pakket inbegrepen:

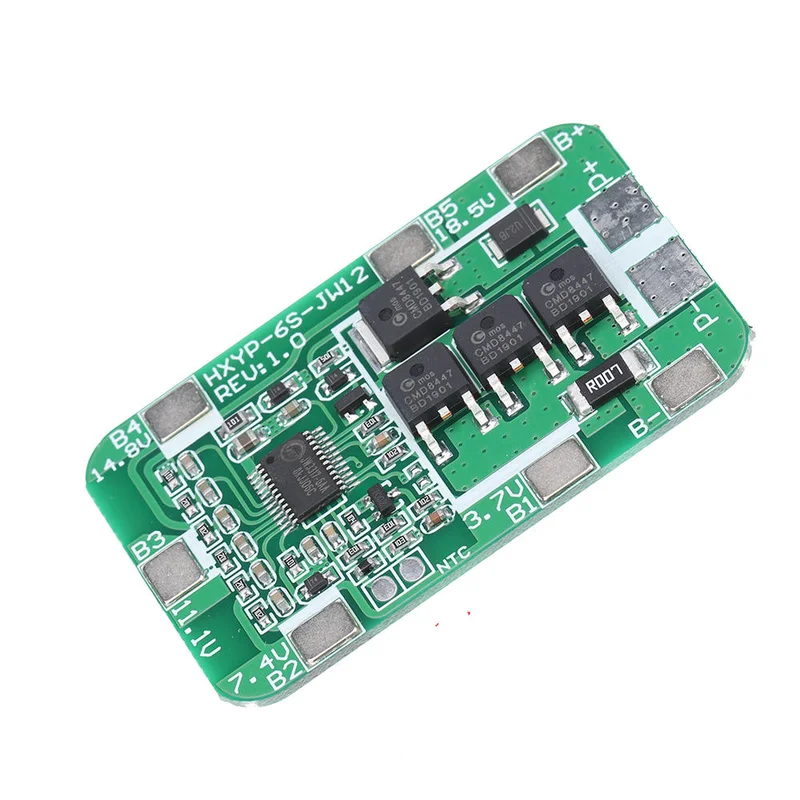

- 10 x 6S 14A 22.2V batterijbeschermingsbord
