Description
Beschrijving:

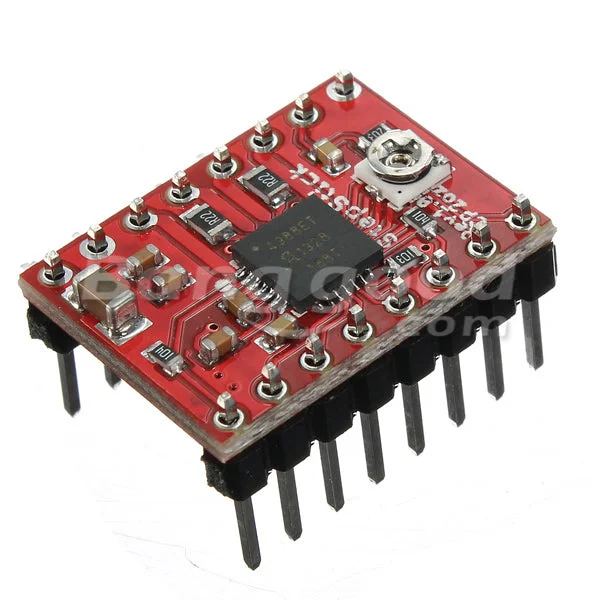

De A4988 is een complete microstep motor driver met een ingebouwde vertaler voor eenvoudige bediening. Dit product ondersteunt volledige, halve, 1/4, 1/8 en 1/16 stapmodi voor bipolaire steppermotoren, met een output capaciteit tot 35 V en ± 2 A. De A4988 bevat een vaste off-time stroomregelaar, die werkt in langzame of gemengde afbraakmodi. Deze driver maakt eenvoudige implementatie mogelijk; met elke pulse op de “stap”-invoer draait de motor een microstap. Er zijn geen fase volgorde tabellen, hoge frequentie controle lijnen of complexe interfaces nodig om te programmeren. De interface van de A4988 is zeer geschikt voor situaties waarin een complexe microprocessor niet beschikbaar of overbelast is.
Tijdens de microstep-operatie selecteert de A4988 automatisch de juiste afbraakmodus (langzaam of gemengd). In de gemengde afbraakmodus wordt het apparaat in eerste instantie ingesteld op een vaste downtime bij snelle afbraak, gevolgd door een langzame afbraakperiode. Dit gemengde afbraak schema resulteert in een stillere motor, verhoogde stapnauwkeurigheid en verminderd stroomverbruik. De interne synchrone rectificatie schakeling verbetert het gebruik van pulsbreedte modulatie (PWM). De interne beveiliging omvat thermische uitschakeling met hysterese, onderspanning en overspanning bescherming.
De A4988 is beschikbaar in een QFN-verpakking (ES) met een afmeting van 5 mm × 5 mm en een nominale totale hoogte van 0,90 mm, met een blootgelegd paneel voor betere thermische dissipatie. Dit pakket is Pb-vrij (suffix-T) en heeft 100% matte tin loodframe plating.
Kenmerken:
- Eenvoudige stap- en richtingbesturingsinterface
- Kortsluit- en grondbeveiliging
- Vijf verschillende stapresoluties: full-step, half-step, quarter-step, eighth-step en sixteenth-step
- Intelligente snijcontrole die automatisch de juiste huidige afbraakmodus selecteert (snel of langzaam verval)
- Thermische uitschakeling bij overtemperatuur, onderspanning en crossover-current bescherming
- Instelbare stroomregeling om de maximale stroomuitgang in te stellen met een potentiometer, waardoor spanningen boven de nominale spanning van uw steppermotor kunnen worden gebruikt voor hogere stroomsnelheden
Pakket inbegrepen:
10 x stepper motor driver module
