Omschrijving:
Werkspanning: DC 2V – 15V
Bordformaat: 23 x 27 mm

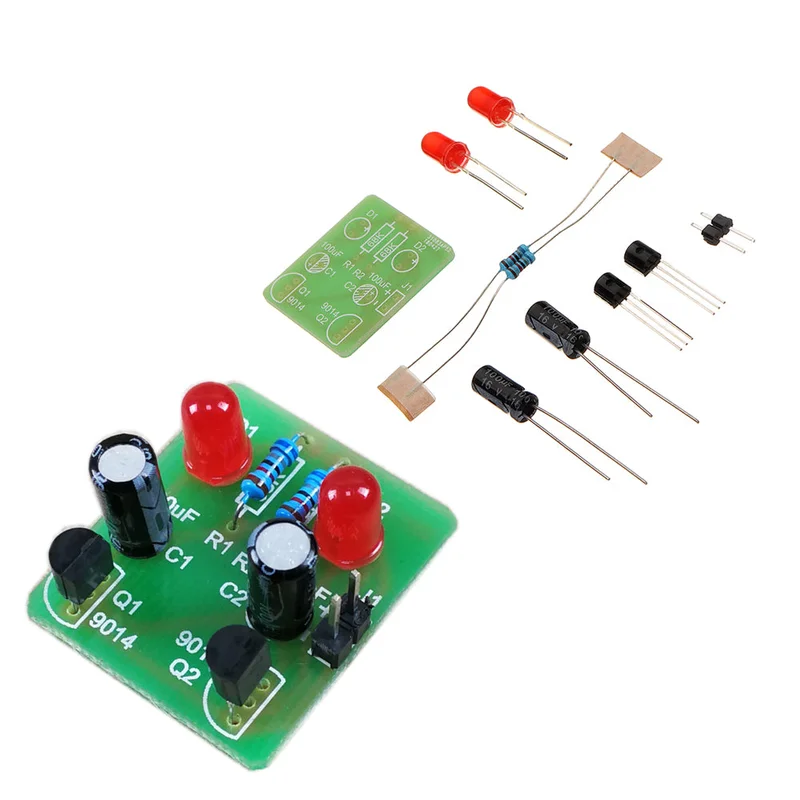

Dit circuit is een typisch zelf-opgewekt multi-resonantiecircuit. De schakeling is eenvoudig, gemakkelijk te begrijpen en biedt interessante theoretische kennis, waardoor het bijzonder geschikt is voor beginners om te monteren en te gebruiken. Het circuit wordt geleverd met verklarende informatie.
Hoe het werkt:Wanneer de stroom wordt ingeschakeld, strijden twee transistoren om de leiding. Vanwege de verschillen in componenten, wordt slechts één transistor als eerste ingeschakeld. Als VT1 als eerste wordt ingeschakeld, daalt de collectorspanning van VT1, waardoor LED 1 gaat branden. Het linker uiteinde van condensator C2 is bijna nul, omdat de spanning aan beide uiteinden van de condensator niet kan worden gewijzigd. Hierdoor wordt de basis van VT2 naar bijna nul getrokken, waardoor VT2 wordt uitgeschakeld en LED 2 niet brandt. Terwijl de voeding de weerstand R3 oplaadt naar C2, stijgt de basisspanning van Q2 geleidelijk. Wanneer de spanning hoger is dan 0,6 V, schakelt VT2 over van uitschakeltoestand naar aan-toestand, waardoor de collectorspanning daalt en LED 2 gaat branden. Tegelijkertijd zorgt de daling van de collectorspanning van VT2 ervoor dat de basisspanning van VT1 daalt, waardoor VT1 van aan naar uit verandert en LED 1 uitgaat. In deze cyclus worden de twee triodes om de beurt in- en uitgeschakeld, waardoor de twee LED’s continu flikkeren. Het wijzigen van de weerstand of capaciteit van R2 of R3 kan de snelheid van het flikkeren van de LED’s veranderen.
Pakket inbegrepen:
