Beschrijving:

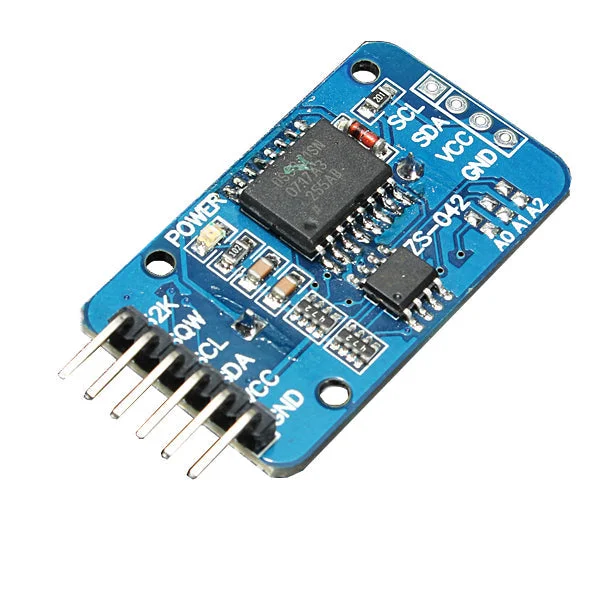

De DS3231 is een goedkope, uiterst nauwkeurige I2C real-time klok (RTC), uitgerust met een geïntegreerde temperatuurgecompenseerde kristaloscillator (TCXO) en kristal. Dit apparaat heeft een batterij-ingang, ontkoppelt de hoofdvoeding en zorgt voor nauwkeurige tijdregistratie. De geïntegreerde oscillator verhoogt de lange-termijn nauwkeurigheid en vermindert het aantal componenten in de productielijn. De DS3231 is beschikbaar in commerciële en industriële temperatuurbereiken, met een 16-pins 300mil SO-pakket.
De RTC houdt seconden, minuten, uren, dag, datum, maand en jaar bij. Voor maanden met minder dan 31 dagen wordt de einddatum automatisch aangepast, inclusief correcties voor schrikkeljaren. De klok kan werken in een 24-uursformaat of met AM/PM-indicatie in het 12-uursformaat. Het biedt twee configureerbare wekkers en een kalender kan worden ingesteld op een vierkante golfuitgang. Adres en data worden serieel overgebracht via een I2C bidirectionele bus.
Een precisie temperatuurgecompenseerde spanningsreferentie en vergelijkingscircuit controleren de status van VCC om stroomstoringen te detecteren, geven een reset-uitgang en schakelen eventueel automatisch over naar de back-upvoeding. Daarnaast wordt de /RST-pin gemonitord voor handmatige reset van de microprocessor.
Voorzieningen:
Naast tijdsregistratie biedt de DS3231 ook andere functies die extra mogelijkheden aan het systeem toevoegen. Het apparaat integreert een zeer precieze digitale temperatuursensor via de I2C-interface, met een nauwkeurigheid van ± 3 °C. De schakeling voor de stroomvoorziening kan automatisch de hoofd- en stand-by-energie (bijv. laagspanningsbatterij) detecteren en beheren om te schakelen tussen de voedingen. Bij stroomuitval blijft het apparaat nauwkeurige tijd- en temperatuurregistratie bieden, zonder dat de prestaties worden beïnvloed. Zodra de hoofdvoeding of spanningswaarde weer binnen het toegestane bereik komt, kan de resetfunctie op de chip worden gebruikt om de systeemmicroprocessor opnieuw te starten.
Specificaties:
Batterij: CR2032 (update op 25 oktober)
Afmetingen: 38mm (lengte) x 22mm (breedte) x 14mm (hoogte)
Gewicht: 8 gram
Bedrijfsspanning: 3.3 – 5.5V
Klokchip: Hoge precisie klokchip DS3231
Kloknauwkeurigheid: 0-40 °C bereik, nauwkeurigheid 2ppm, fout ongeveer 1 minuut
Kalenderwekker met twee instelbare wekkers
Programmeerbare vierkante golfuitgang
Realtime klokgenerator voor seconden, minuten, uren, dag, datum, maand en jaar, geldig tot het jaar 2100 met schrikkjaarcompensatie
Temperatuursensor met een nauwkeurigheid van ± 3 °C
Geheugenchip: AT24C32 (opslagcapaciteit 32K)
IIC-businterface, maximale transmissiesnelheid van 400KHz (werkspanning van 5V)
Kan worden gecascadeerd met andere IIC-apparaten, 24C32-adressen kunnen worden aangepast via A0/A1/A2, standaard adres is 0x57
Verpakking: enkele anti-statische verpakking
Bedradingsinstructies (bijvoorbeeld voor UNO R3):
SCL → A5
SDA → A4
VCC → 5V
GND → GND
Pakket bevat:
10 x DS3231 AT24C32 I2C module
