Description
Kenmerken:
- Polariteitsinversiemodule, voor het omzetten van een positieve spanning naar een negatieve spanning. Geschikt voor negatieve voeding en referentie van op-amps.
- Maximale stroom van 200mA, voldoende voor de negatieve voeding en referentie van op-amps en andere toepassingen.
- Eenvoudig laadpompcircuit, compact formaat, lage rimpel van 15mV.
- Maximale efficiëntie van 99%.
Voorzorgsmaatregelen:
- De uitgangsweerstand van de laadpomp is niet gereguleerd; bij toenemende uitgangsstroom zal de spanning geleidelijk afnemen. Dit is normaal.
- Verander de polariteit van de invoer en uitvoer niet, dit kan de module beschadigen.
- De ingangsspanning mag de limiet van 5,5V niet overschrijden, anders kan de module doorbranden.
Module selectie:
- LM2662 Model: theoretische stroom van 200mA, werkelijke maximale uitgangsstroom tot 400mA, ingangsspanning van 1.5-5.5V.
- De polariteit omkeermodule genereert een negatieve spanningsreferentie voor op-amps en andere toepassingen met lage stroomsterkte.
Pin definitie:
- V+: positieve spanningsingang;
- V-: negatieve uitgangsspanning;
- GND: voedingsaarde.
- FC-teken: frequentie-selectieterminal, kortsluiting 150 KHz, ontkoppelen 20 KHz (ICL7660 ongeldig), aanbevolen voor korte FC voor ultra-lage rimpel.
- LV-logo: lage selectie-aansluiting, bij ingangsspanning minder dan 3,5V kan de uitvoerprestaties verbeteren.
Pakket inbegrepen:

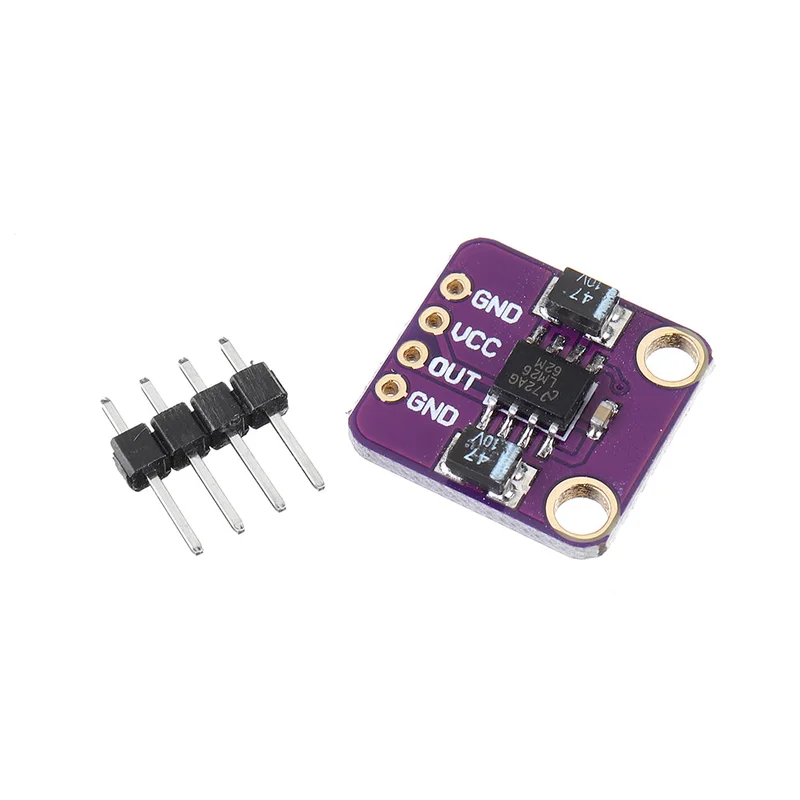

- 10 x LM2662 voedingsmodule voor spanningsomvormer
