Let op:Deze BMS is specifiek voor batterijgebruik en is niet compatibel met verschillende configuraties. Bijvoorbeeld: een 13S BMS kan niet worden gebruikt voor een 10S-batterij, het is alleen geschikt voor een 13S-batterij.
Omschrijving:
- Nominale spanning: 3,6 V tot 3,7 V lithiumbatterijen (inclusief 18650, 26650, polymeerbatterijen).
- Functies: Overlaadbeveiliging, ontladingsbeveiliging, overstroombeveiliging, kortsluitbeveiliging, batterijbalansbeheer en temperatuurbeveiliging.
- Producten: 7S of meer gebruikt een geïntegreerd circuit, terwijl 7S of minder een cascade-schema met één sectie gebruikt.
| Temperatuurbeveiliging | Geïntegreerde Circuitoplossing | Drie proof verf |
| De 3-7S is uitgerust met een mechanische temperatuursensor die bescherming biedt tegen overbelasting en ontlading, wat de veiligheid van het batterijgebruik verbetert. | De beschermingskaart reageert nauwkeurig en bespaart circuitruimte, met aanpasbare parameters voor de ontkoppelingsbescherming. | Alle circuits zijn gecoat met drie anti-verven om elektrostatische schade en kortsluiting door vocht te voorkomen. |
- Nieuwe Klasse A MOS:Verzekert lage interne weerstand en temperatuurstijging tijdens langdurige ontlading.
- Sterke warmteafvoer:Het koellichaam is geanodiseerd voor betere warmteafvoer.
- Stuur bijpassende kabel:Witte en rode kleuren worden willekeurig verzonden.
Opladen:
- Laadstroom: gelijk aan continue stroom
- Laadspanning: 42,5V
Overlading bescherming:
- Detectie van overbelasting: 4,25V ± 0,05V
- Overlaadspanning: 4,15V ± 0,05V
- Vertraging bescherming tegen overlading: 600µs
Over ontladingsbescherming:
- Over ontladingsbeveiligingsspanning: 2,7V ± 0,1V
- Over ontladingsvrijgavespanning: 3V ± 0,05V
- Detectievertraging over ontlading: 600µs
Balans:
- Saldodetectiespanning: 4,18V
- Gebalanceerde vrijgavespanning: 4,18V
- Saldo huidige: 35mA ± 5mA
Overstroombeveiliging:
- Onmiddellijke stroom: continue stroom * 2.5
- Detectie vertraging overstroom: 600µs
- Overstroomdetectiespanning: 100mV
- Vrijgaveconditie overstroombeveiliging: ontkoppel de belasting
Kortsluitingsbeveiliging:
- Kortsluiting bescherming voorwaarde: kortsluiting externe belasting
- Detectie vertraging kortsluiting: 600µs
- Kortsluitbeveiliging vrijgaveconditie: ontkoppel de belasting
Temperatuur bescherming:
- Oplaadtemperatuur: -20 ℃ ~ 55 ℃
- Afvoertemperatuur: -20 ℃ ~ 70 ℃
- Verwijder temperatuurregeling bescherming: binnen werktemperatuur
Innerlijke weerstand:
- Hoofdcircuit op-weerstand: ≤10mΩ
Zelf elektriciteit verbruiken:
- Werkstroom: ≤100µA
- Slaapstroom (wanneer de batterij te veel wordt ontladen): ≤20µA
Werken temperatuur:
- Temperatuurbereik: -20 ℃ / + 80 ℃
Pakket inbegrepen:

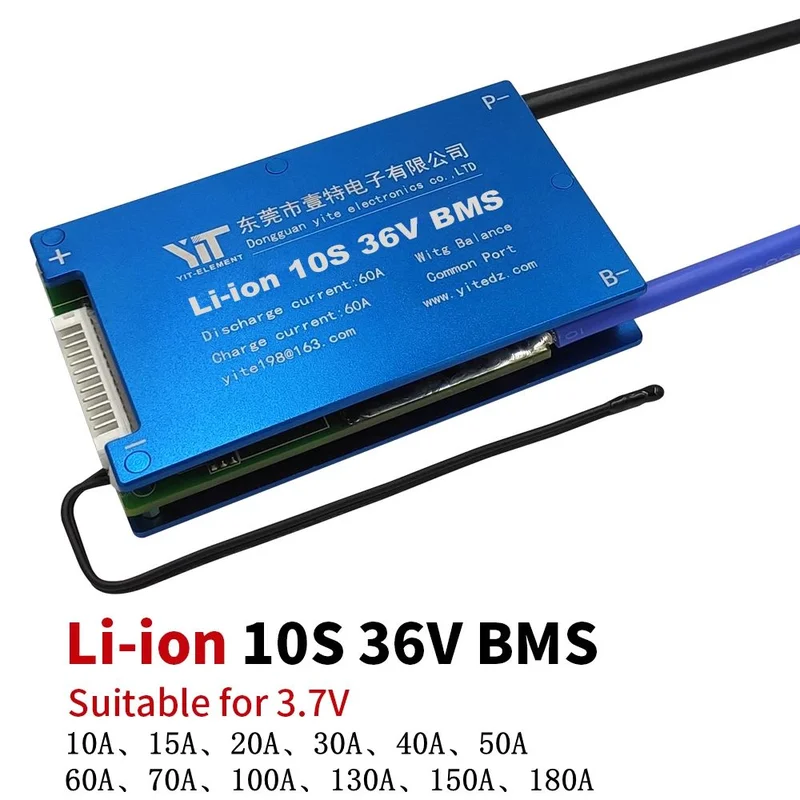

- 1 x 10S 36V lithiumbatterij 3,7V Power Protection Board 10A -180A
Installatietips:
- Begin met de zwarte dunne draad die B- verbindt, en verbind de positieve pool van elke batterij met de volgende batterij.
- Meet de spanning tussen elke twee aangrenzende aansluitingen voordat u de stekker in het GBS steekt.
- Na correcte bedrading en spanningsbevestiging, sluit de BMS-aansluiting aan.
- Verbind de blauwe dikke lijn met de negatieve pool van het batterijpakket.
- Controleer of de totale spanning van het batterijpakket gelijk is aan de spanning die door het BMS gaat.
Let op:De batterijbeschermingsplaat is een halffabrikaat en kan slijtage vertonen bij verkeerd gebruik. Lees de handleiding zorgvuldig door of vraag om hulp als u niet zeker bent van het gebruik.
