Beschrijving:

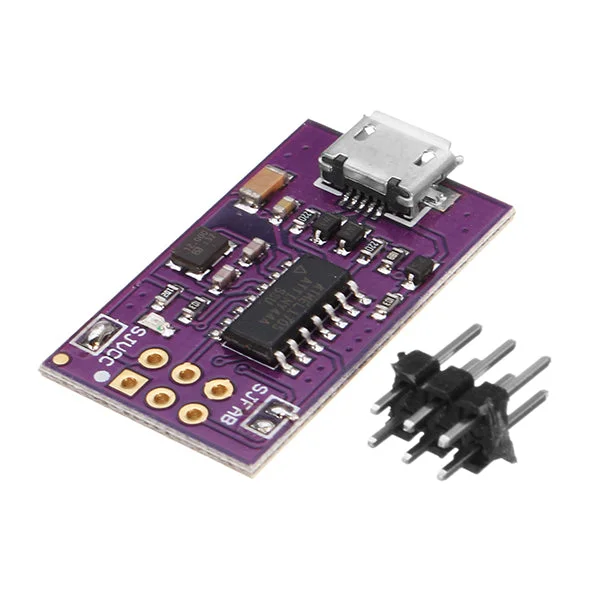

Deze USBtinyISP is ontworpen voor AVR-microcontrollers en maakt gebruik van de ISP-downloader via de USB-connector. Het is officieel ondersteund door de Arduino IDE en compatibele software, waardoor je bootloaders op chips kunt branden en praktisch elke Atmel AVR-microcontroller kunt programmeren met deze krachtige AVR ISP-programmeur.
De Tiny ISP-programmeerder kan een voedingsspanning van 5V leveren aan het te programmeren bord. Als je het bord via de ISP wilt voeden, moet je de SJVCC-jumper op het bord sluiten. Met deze programmeur kun je schetsen uploaden en de bootloader op alle AVR-gebaseerde borden branden. Door een schets met een externe programmeur te uploaden, kun je de bootloader verwijderen en extra ruimte voor je schets gebruiken. De ISP kan ook worden gebruikt om de bootloader te branden, zodat je je chip kunt herstellen als je per ongeluk de bootloader beschadigt. Het branden van de bootloader is ook nodig wanneer je een nieuwe ATmega-microcontroller gebruikt en je de bootloader wilt gebruiken om een schets via de USB-seriële verbinding te uploaden.
Ondersteunt ATTiny45- en ATTiny85-chips voor programmeren, enz.
Specificaties:
- Voedingsspanning: 5 V
- Microcontroller: ATtiny44 (datasheet)
- Verbinding met de computer: micro USB
- Verbinding met het doelbord: ICSP
- Bordformaat: 23×14 mm (ongeveer)
Hoe te gebruiken:
- Sluit de ISP aan op de ICSP-headers van je bord.
- Zorg ervoor dat de oriëntatie van de pluggen overeenkomt met de witte stip op de hoek van de connector.
- Open de Arduino IDE, kies de naam van de hardware gedownload in het “bord” menu.
- Selecteer “USBtinyISP” onder het menu “Bootloader branden”.
- De bootloader begint te downloaden en is voltooid na ongeveer 10 seconden (voor ATmega328).
Pakket inbegrepen:
- 10 x 5V Micro USB Tiny AVR ISP ATtiny44 programmeerapparaat
