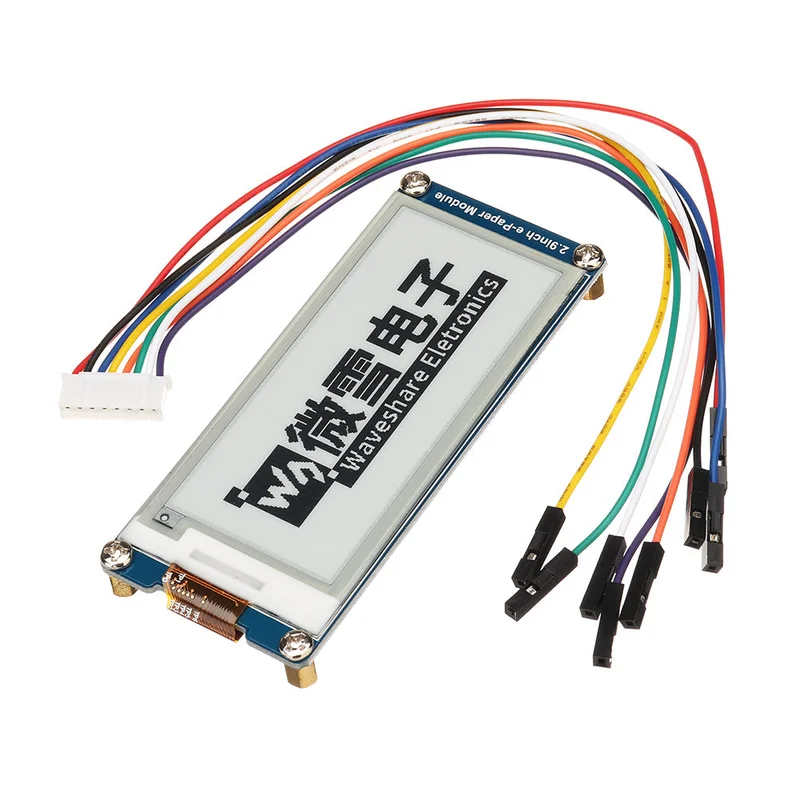

2,9 Inch e-inkt scherm e-paper module met SPI-interface-Snelle verzending

Description

Kenmerken:

• Geen achtergrondverlichting vereist, uitschakelen kan de laatste schermweergave lang behouden.
• Zeer laag stroomverbruik, verbruikt in principe alleen stroom bij het verversen.
• SPI-besturingsinterface, compatibel met Raspberry Pi, Nucleo en andere hoofdbedieningsborden.
• Inclusief een complete ondersteunende informatiehandleiding met voorbeeldprogramma’s voor Raspberry Pi en STM32.

Specificaties:

• Werkspanning: 3.3V
• Communicatie-interface: 3-draads SPI, 4-draads SPI
• Afmetingen: 89,5 mm x 38 mm x 1,18 mm
• Schermgrootte: 66,89 mm x 29,05 mm
• Puntafstand: 0,138 x 0,138
• Resolutie: 296 x 128
• Weergavekleur: zwart, wit
• Grijsniveau: 2
• Stroomverbruik bij verversen: 26,4 mW (typisch)
• Stroomverbruik in stand-by: < 0,017 mW
• Kijkhoek: > 170 °

Interface beschrijving:

• VCC: 3,3V
• GND: GND
• DIN: SPI-communicatie MOSI-pin
• CLK: SPI-communicatie SCK-pin
• CS: SPI-chipselectiepin (actief laag)
• DC: Data/commando controlepin (hoog niveau betekent data, laag niveau betekent commando)
• RST: externe resetpin (laag niveau reset)
• BEZIG: bezet-statusuitgangspin (laag niveau betekent bezet)

Pakketinhoud:

• 1 x 2,9-inch e-Paper Module
• 1 x kabel

<
