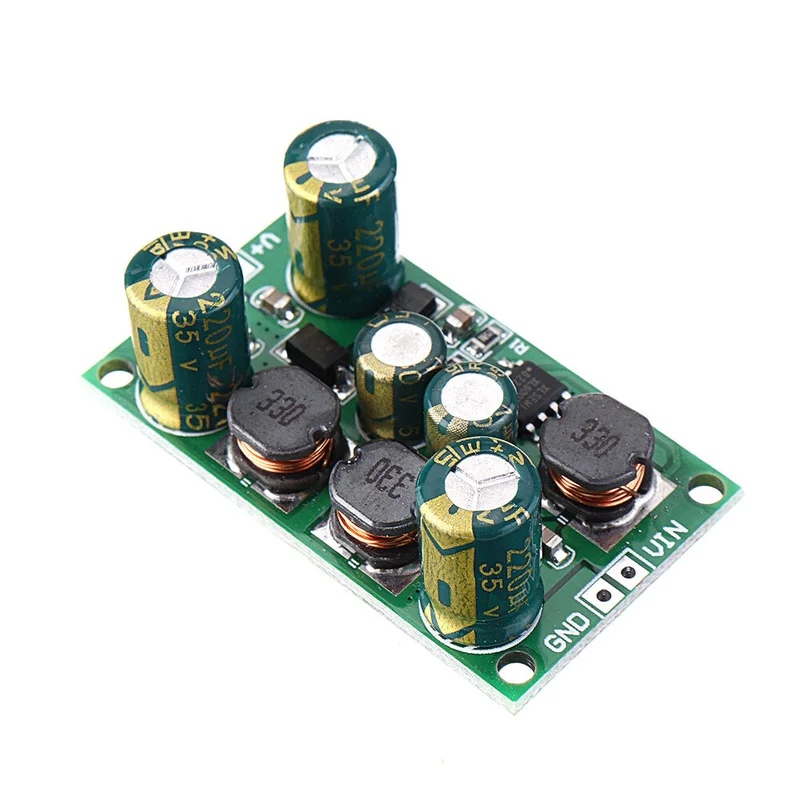

2 In 1 8W 3-24V tot 5V 6V 9V 10V 12V 15V 18V 24V boost-buck dual voltage voedingsmodule-Snelle verzending

Description

Omschrijving:

Ingangsspanning: 3 ~ 24V, uitgang optioneel: ± 5V / ± 6V / ± 9V / ± 10V / ± 12V / ± 15V / ± 18V / ± 24V

Maximaal uitgangsvermogen: 1-8 W (zie voor details de beschrijving onderaan of vraag ons om informatie.)

Conversie-efficiëntie: 70-90%

Ruststroom: 3-4 mA

Nauwkeurigheid: positieve spanning ± 3%, negatieve spanning ± 5%

Werkfrequentie: 400 KHz.

Bedrijfstemperatuur: -40 ~ + 85 graden Celsius

Afmetingen: 42 x 24 x 15 mm

Gewicht: 10 gram

Voorzieningen:

• Hoog rendement tot 90%
• Ingebouwde frequentiecompensatie
• Ingebouwde Soft-Start-functie
• Ingebouwde thermische uitschakelfunctie
• Ingebouwde stroomlimietfunctie

Notitie:

• Om een stabielere spanning te verkrijgen, wordt aanbevolen dat de output groter is dan 10MA
• V- kan niet alleen worden gebruikt, of geen spanningsuitgang. Maar je kunt gewoon V+ gebruiken

Toepassingen:

• ADC / DAC / operationele versterker Referentiespanning
• RS232 RS485 RS422 Bus
• Geluidsapparatuur
• Laag vermogen audio voeding
• Auto audio versterker dual power board
• Lcd-voeding
• Instrumentatie apparatuur

Aandacht:

Dit is een DC-DC-spanningsomvormer, moet opgemerkt worden bij gebruik:

• Ingangsspanning kan niet groter zijn dan het maximale invoerbereik
• Uitgangsvermogen kan voor langere tijd niet groter zijn dan de maximale belasting
• Het ingangsvermogen moet groter zijn dan het uitgangsvermogen vanwege het stroomverbruik van de module zelf

Q1:Waarom is de uitgangsspanning lager dan de nominale spanning?

A1:Ingangsvoeding is te laag. Test de ingangsspanning met een multimeter, op dit moment is de ingangsspanning erg laag.

Q2:Waarom is de negatieve spanning niet of de uitgang te laag?

A2:De negatieve spanning kan niet alleen worden gebruikt. Bij gebruik van een negatieve spanning moet dezelfde belasting worden aangesloten op de positieve spanningsklem.

Het maximale uitgangsvermogen kan 8W bereiken, maar het maximale vermogen varieert onder verschillende omstandigheden. Raadpleeg de volgende tabel voor meer informatie (10-80% van het maximale vermogen is het meest betrouwbaar):

• Ingang DC 3-24V, uitgang ± 5V: Maximale uitgangsstroom: 0.1-0.8A
• Ingang DC 3-24V, uitgang ± 6V: Maximale uitgangsstroom: 0,1-0,7A
• Ingang DC 3-24V, uitgang ± 9V: Maximale uitgangsstroom: 0,04-0,6A
• Ingang DC 3-24V, uitgang ± 10V: Maximale uitgangsstroom: 0,03-0,55A
• Ingang DC 3-24V, uitgang ± 12V: Maximale uitgangsstroom: 0,03-0,46A
• Ingang DC 3,3-24V, uitgang ± 15V: Maximale uitgangsstroom: 0,03-0,41A
• Ingang DC 3,7-24V, uitgang ± 18V: Maximale uitgangsstroom: 0,04-0,31A
• Ingang DC 3,7-24V, uitgang ± 24V: Maximale uitgangsstroom: 0,03-0,25A

Pakket bestaat uit:

• 1 x DC-DC Boost-Buck Converter +/- spanning Dubbele spanningsmodule
