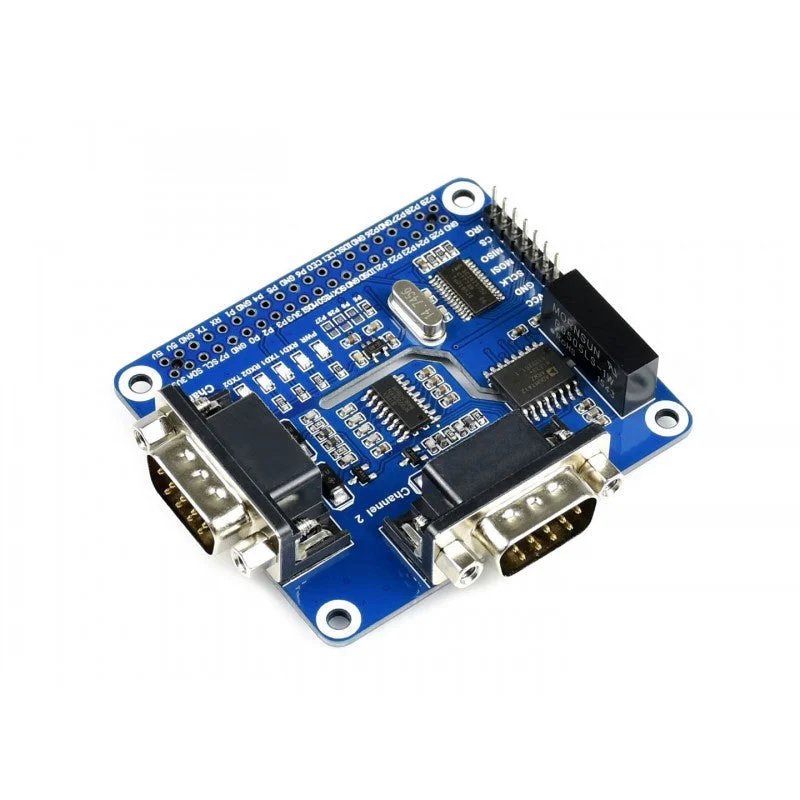

2-Kanaals gesoleerde RS232 HAT SC16IS752 SP3232 voor Raspberry Pi-Snelle verzending

Description

Specificaties
UART-uitbreidingschip: SC16IS752
RS232-zendontvanger: SP3232
Communicatie-interface: SPI
Gegevenssnelheid: 300 ~ 921600 bps
Bedrijfsspanning: 3,3V / 5V
Afmetingen: 65 mm x 56,5 mm
Afmeting montagegat: 3,0 mm

Connectoren:
1. SC16IS752 UART-uitbreidingschip
2. SP3232 RS232-zendontvanger
3. ADUM1412 digitale isolator
4. B0505LS voedingsisolatiemodule
5. RT9193-33 voedingschip
6. Connector voor Raspberry Pi GPIO: voor aansluiting op Raspberry Pi
7. MCU-besturingskop: voor aansluiting van hostbesturingskaarten zoals Arduino
8. RS232 connector: 2 kanalen RS232 interface (RS232 9PIN mannelijk)
9. Voorbijgaande diode-array onderdrukking
10. ESD-bescherming bidirectionele diode
11. Statusindicator seriële poort
RXD1 / TXD1: kanaal 1 zendontvangstindicator
RXD2 / TXD2: kanaal 2 zendontvangstindicator
12. Stroomindicator
13. Onderbreek de pin-schakelaar
De interruptpin IRQ is standaard aangesloten op P5 (BCM P24)
Veranderbaar via 0R-weerstand

Pakket inbegrepen:
1 * 2-CH RS232 HAT
1 * 2x20PIN vrouwelijke pinheader
1 * RPi-schroevenpakket (2 stuks)
