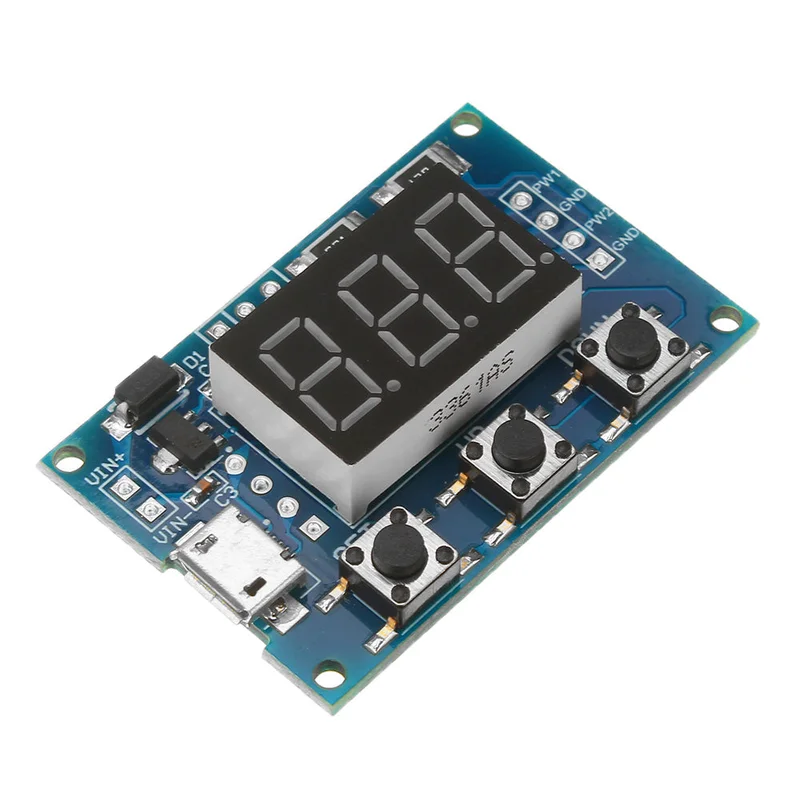

2-Kanaals vierkante rechthoekige golf signaalgenerator voor stappenmotorbesturing-Snelle verzending

Description

Kenmerken:

• Twee onafhankelijke PWM-uitgangen, die respectievelijk de frequentie en werkcyclus kunnen instellen.
• Breed frequentiebereik en hoge precisie.
• Seriële communicatie.
• De duty-ratio varieert van 0 tot 100.
• De drie frequentiebereiken delen een inschakelduur en alle instellingsparameters worden opgeslagen na uitschakeling.

Parameters:

• Werkspanning: 5 – 30V, ondersteunt micro USB 5.0V voeding.
• Frequentiebereik: 1Hz ~ 150KHz.
• Frequentie nauwkeurigheid: de nauwkeurigheid in elk bereik is ongeveer 2%.
• Signaal laadvermogen: de uitgangsstroom kan rond de 8 – 30mA zijn.
• Uitgangsamplitude: standaard 5V V-pp (kan worden gewijzigd door externe voeding).
• Omgevingstemperatuur: -30 ~ +70 °C.

Parameterinstellingen:

De frequentie is verdeeld in drie bereiken:

• XXX (geen decimale punt): de kleine eenheid is 1 Hz en de waarde varieert van 1 Hz tot 999 Hz.
• XX.X (decimale punt is tien): kleine eenheid is 0,1 KHz; waardebereik is 0,1 KHz ~ 99,9 KHz.
• XXX (drie cijfers hebben een decimale punt): kleine eenheid is 1 KHz; waardebereik 1 KHz ~ 150 KHz.

Frequentieweergave (voorbeeld):

• 100 duidt een puls van PWM uitvoer van 100 Hz aan.
• 54.1 geeft aan dat de PWM een puls van 54,1 kHz afgeeft.
• 1.2.4 geeft aan dat de 124 kHz-puls van PWM is.

De module heeft drie knoppen: Set, Up, Down.

• Door kort op de [Set]-toets te drukken, worden vier parameterwaarden weergegeven (FR1: PWM1-frequentie; dU1: PWM1 inschakelduur; FR2: PWM2-frequentie; dU2: PWM2-inschakelduur).
• Druk op [Omhoog] en [Omlaag] om de huidige parameterwaarde te wijzigen (lang indrukken kan snel of snel worden toegevoegd).
• De twee PWM’s zijn vooraf geconfigureerd met drie soorten frequentiewaarden.

Seriële poortbesturing:

• Communicatienorm: 9600 bps.
• Gegevensbits: 8.
• Stoppositie: 1.
• Controlecijfer: geen.
• Flow control: geen.

Toepassing:

• Gebruikt als een blokgolfsignaalgenerator voor experimentele ontwikkeling.
• Wordt gebruikt voor het genereren van een blokgolfsignaal dat de motor van de stappenmotor aandrijft.
• Genereer instelbare pulsen voor gebruik door de MCU.
• Genereer instelbare pulsen en regelgerelateerde circuits (toepassingen zoals PWM regeling van de dimsnelheid).

Pakket inbegrepen:

• 1 x Wave-signaalgenerator Stappenmotorstuurprogramma.
