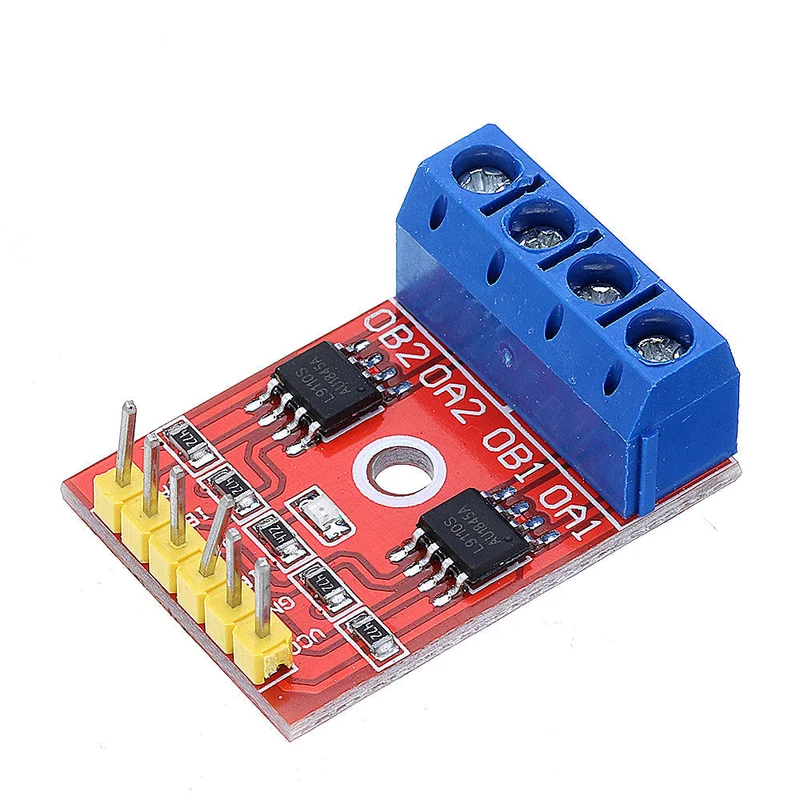

20 Stuks L9110S H-brug dual DC motor driver module-Snelle verzending

Description

Invoering:

Twee L9110S motorbesturingschips aan boord.

De module kan gelijktijdig twee gelijkstroommotoren of een vierdraads 2-fasen stappenmotor aandrijven.

Ingangsspanning van de module: 2,5-12V.

800mA continue stroomuitgang per kanaal.

Voorzieningen:

• Lage statische werkstroom.
• Voedingsspanning: DC 2,5-12V.
• Elke kanaal heeft een continue stroomuitgang van 800mA.
• Lage drukverlaging bij verzadiging.
• TTL / CMOS uitgangsniveau compatibel, kan direct worden aangesloten op de CPU.
• Ingebouwde klemdiode aan de uitgang, geschikt voor inductieve belastingen.
• Besturing en aandrijving geïntegreerd in IC.
• Beveiliging tegen hoge druk.
• Werktemperatuur: 0-80 °C.

Instructies:

• VCC externe 2,5V-12V spanning, GND externe GND.
• IA1 externe MCU 10-poort.
• IB1 externe MCU 10-poort.
• IA2 externe MCU 10-poort.
• IB2 externe MCU 10-poort.
• 0A1, 0B1 zijn verbonden met 2 pinnen van de DC-motor, geen richting.
• 0A2, 0B2 zijn verbonden met 2 pinnen van de DC-motor, geen richting.
• Schakel VCC in, de voedingsindicator van de module gaat aan.
• IA1-input hoog niveau, IB1-input laag niveau, [0A1 0B1] motor draait voorwaarts.
• IA1-input laag niveau, IB1-input hoog niveau, [0A1 0B1] motor draait achteruit.
• IA2-input hoog niveau, IB2-input laag niveau, [0A2 0B2] motor draait voorwaarts.
• IA2-input laag niveau, IB2-input hoog niveau, [0A2 0B2] motor draait achteruit.

Pakket bestaat uit:

20 x stappenmotor stuurkaarten.
