20 Stuks USB naar TTL converter module-Snelle verzending

Description

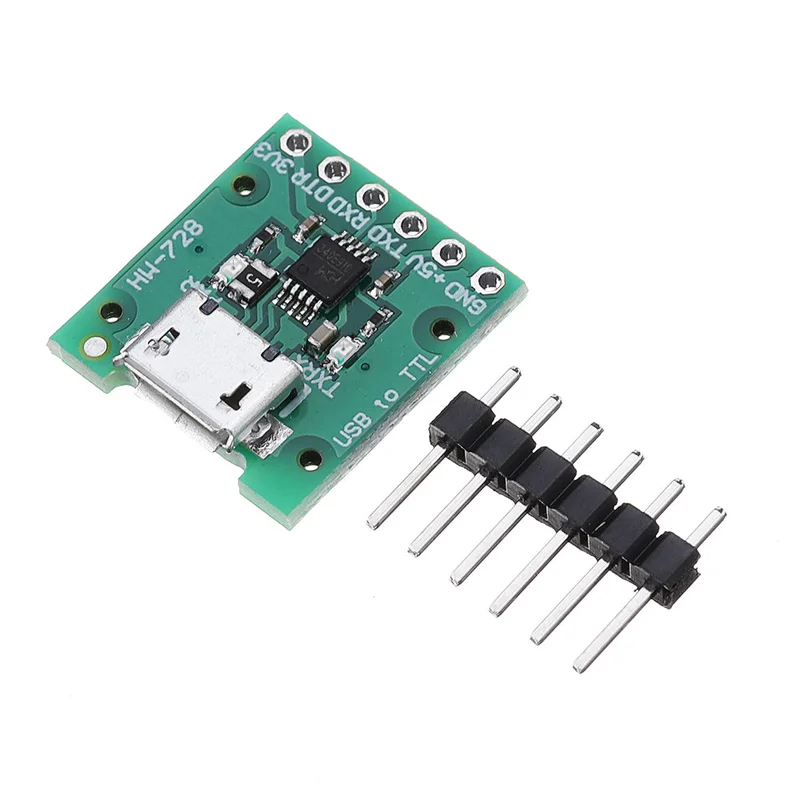

>>> Handleiding: Klik hier om <<< te openen Deze USB naar TTL converter kan worden gebruikt voor seriële communicatie, als downloader voor microcontrollers en voor het uploaden van firmware. De module heeft een USB-interface, waardoor het eenvoudig is om de downloadlijn te verlengen en een pin header-interface te reserveren voor kortere :1. Voorzien van een power-lampje (PWR) en indicatoren voor TXD en RXD, zodat u eenvoudig kunt zien of het apparaat werkt;2. Ondersteunt WINDOWS 98/ME/2000/XP/Server 2003/VISTA/Server 2008/Win7/Win8 (32 bit/64 bit) en Win10 (64 bit);3. Compacte afmetingen;4. Ondersteunt 3.3V en 5V;5. Micro-USB datakabel inbegrepen;6. Voorzien van een 3.3V-regulatorchip voor stabiele werking, compatibel met 5V en 3.3V microcontrollers voor het uploaden en debuggen van programma’s;7. Modulegrootte: 15,7 mm x 15,7 mm; printgrootte: 16,02 mm x 17,4625 mm;STC Microcontroller-downloadmodus:1) Bedrading: (slechts 3 draden aansluiten)TXD van USB-downloader -> sluit aan op microcontroller P3.0 (RX);RXD van USB-downloader -> sluit aan op microcontroller P3.1 (TX);GND van USB-downloader -> sluit aan op microcontroller GND;2) Gebruik een aparte voeding voor het ontwikkelbord. Na het aansluiten van de kabel kan de stroomindicator van het ontwikkelbord branden, zelfs als de schakelaar uit staat. Dit is normaal tijdens het downloaden via de seriële poort.STM32 Microcontroller-downloadmodus:1) Bedrading: (slechts 3 draden aansluiten)TXD van USB-downloader -> sluit aan op microcontroller PA10 (RX1);RXD van USB-downloader -> sluit aan op microcontroller PA9 (TX1);GND van USB-downloader -> sluit aan op microcontroller GND;2) Gebruik een aparte voeding voor het ontwikkelbord of gebruik de USB-downloader voor 5V voeding. Verbind boot0 met VCC tijdens het downloaden. Na het downloaden, verbind boot0 weer met GND en druk op de resetknop om de bewerking te Windows 7 (32-bit en 64-bit) en Windows bevat:20 x USB naar TTL converter module
