Beschrijving:

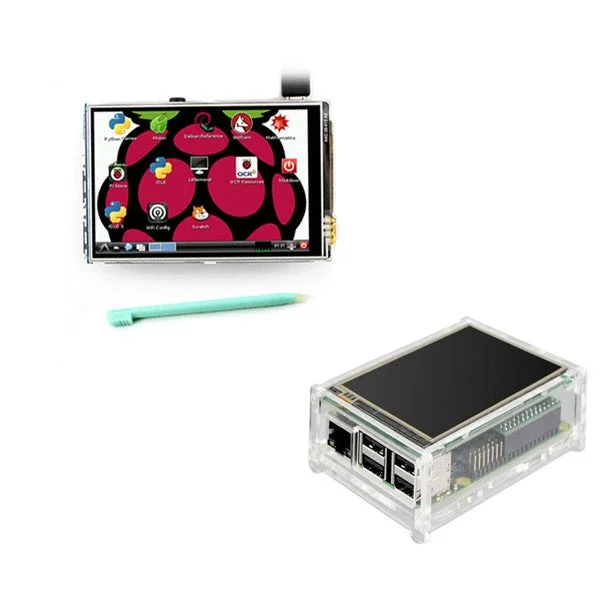

Dit is een 3,5 inch TFT touchscreen met een heldere behuizing.
Specificaties:
| LCD Type | TFT |
|---|---|
| LCD Interface | SPI |
| Touchscreen Type | Resistief |
| Touchscreen Controller | XPT2046 |
| Kleuren | 65536 |
| Achtergrondverlichting | LED |
| Resolutie | 320 x 480 |
| Beeldverhouding | 8:5 |
| Stroomverbruik | TBD |
| Achtergrondverlichting Stroom | TBD |
| Bedrijfstemperatuur (Celsius) | TBD |
Interface Definitie:
| PIN Nummer | SYMBOL | OMSCHRIJVING |
|---|---|---|
| 1, 17 | 3.3V | Voeding positief (3.3V voeding invoer) |
| 2, 4 | 5V | Voeding positief (5V voeding invoer) |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Aarde |
| 11 | TP_IRQ | Touchpaneel onderbreking, laag niveau terwijl het touchpaneel aanraking detecteert |
| 18 | LCD_RS | Keuze instructie/data register |
| 19 | LCD_SI / TP_SI | SPI gegevensinvoer van LCD/touchpaneel |
| 21 | TP_SO | SPI gegevensuitvoer van touchpaneel |
| 22 | RST | Reset |
| 23 | LCD_SCK / TP_SCK | SPI klok van LCD/touchpaneel |
| 24 | LCD_CS | LCD chipselectie, laag actief |
| 26 | TP_CS | Touchpaneel chipselectie, laag actief |
In de verpakking:
1 x 3,5 inch 320 x 480 TFT LCD display touchscreen (Raspberry Pi niet inbegrepen)
