Beschrijving:
Deze offline controller met controllerboard is ontworpen voor gebruik met Mini CNC-routers 1610, 2418 en 3018. Het biedt geavanceerde functies zoals ondersteuning voor gereedschapssets, eindschakelaars en lasers. De controller ondersteunt zowel offline als Bluetooth gebruik.
Specificatie:
Lengte USB-kabel: 20 cm
Firmware: GRBL 08, 09, 1.1 en meer
Ingangsspanning: DC 7V-36V
Compatibele CNC-routers: 3-assige CNC-routers 1610, 2418, 3018
Functies:
1. Ondersteunt GRBL en Benbox-firmware. Geschikt voor 3-assige CNC-lasergraveermachines.
2. De slaglengte is niet beperkt tot 30×18 en 24×18; andere lengtes kunnen worden ingesteld via opdrachten.
Bijvoorbeeld:
Voor de 3018, stel de slag in op 30 cm lang en 18 cm breed;
Voor de 2418, stel de XY-lijn in op 24 cm lengte en 18 cm breed.
Instructies:
3-assige GRBL-besturingskaart
Uitgangssignaal:
1: Ventilator: voor koeling van de motor;
2: As: sluit de motoras aan, met dezelfde voedingsspanning, 5A elektriciteit. Bij een hoog motorvermogen kan een extern relais worden aangesloten. G-code M3 voor aan, M5 voor uit. Met firmware versie 0.9 kan PWM worden aangepast voor snelheid en afstembare laser.
3: X-as motorsignaaluitgang, A4988 max 1.5A.
4: Y-as motorsignaaluitgang, A4988 max 1.5A.
5: Z-as motorsignaaluitgang, A4988 max 1.5A.
Ingangssignaal:
1: X-as minimum limiet X-
2: Y-as minimum limiet Y-
3: Z-as minimum limiet Z-
4: Reset-knop: druk op de knop om het systeem opnieuw op te starten, kan ook worden gebruikt voor een noodstop.
GRBL offline-controller
Druk op Z en Z- om de Z-as op en neer te bewegen.
Druk op X en X- om de X-as naar links en rechts te bewegen.
Druk op Y en Y- om de Y-as naar voren en naar achteren te bewegen.
Druk op SPIN: Spindel aan (Laser aan), Spindel uit (Laser uit).
Druk op SMOD: terug.
Houd Z 5 seconden ingedrukt om de taal naar Engels te veranderen.
SD-kaart: meegeleverd, een SD-kaartlezer is nodig om G-code-bestanden in de hoofdmap te schrijven.
Let op:
De laserinterface is 3-pins op deze besturingskaart. Ondersteunt alleen 42 stappenmotoren.

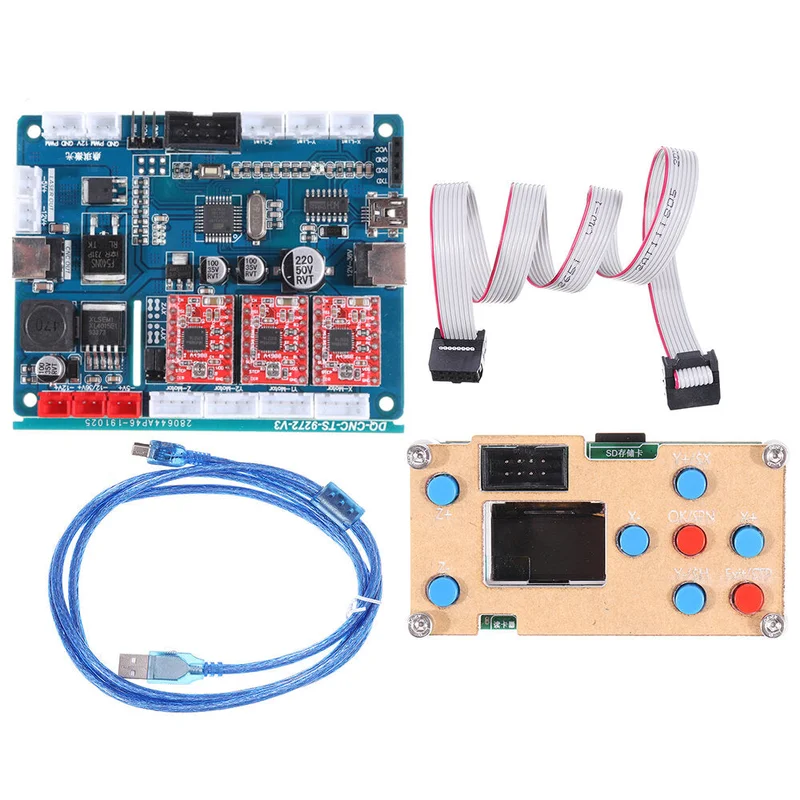

Pakket Inbegrepen:
1 x GRBL 3-assige besturingskaart
1 x GRBL-controller voor LCD-scherm
1 x USB-kabel
1 x kabel voor spindelaansluiting
1 x SD-kaart
