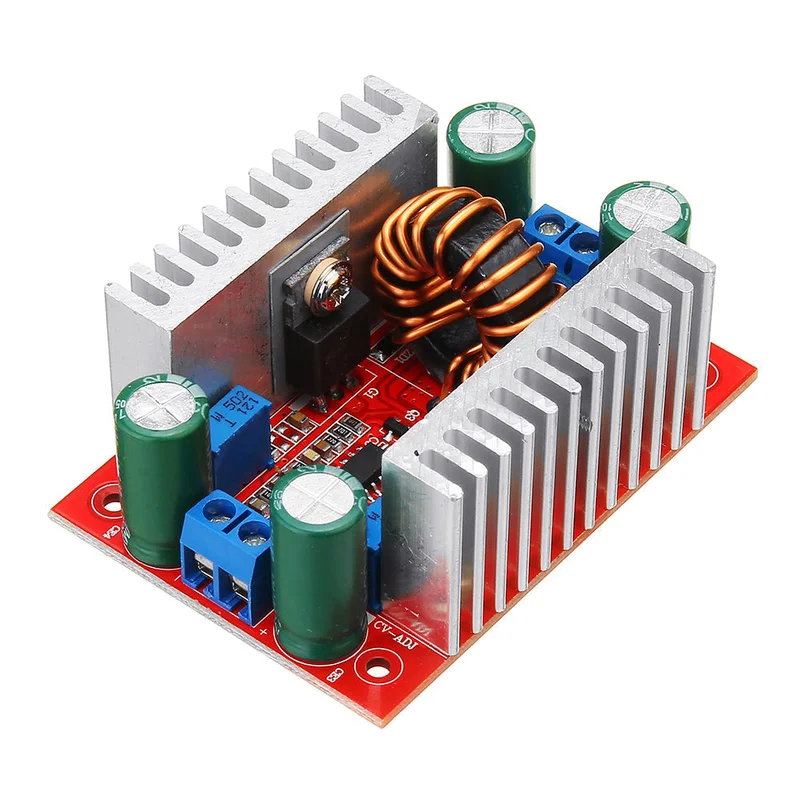

3 Stuks 400W DC-DC Hoog Vermogen Constante Spanning Boost Voedingsmodule-Snelle verzending

Description

Omschrijving:

Deze niet-geïsoleerde versterkingsmodule (BOOST) heeft de volgende specificaties:

• Ingangsspanning:DC 8.5V – 50V
• Ingangsstroom:15A (MAX), hoger dan 8A
• Statische bedrijfsstroom:10mA (bij 12V en 20V, de statische stroom neemt toe met de uitgangsspanning)
• Uitgangsspanning:10-60V traploos instelbaar (standaardoutput 19V; voor andere spanningen, neem contact op met de verkoper)
• Vaste output:12-80V (voor volumeklanten)
• Uitgangsstroom:Maximaal 12A, groter dan 7A vereist extra warmtedissipatie (afhankelijk van het drukverschil tussen in- en uitgang)
• Constant stroombereik:0.2-12A
• Uitgangsvermogen:Ingangsspanning x 10A (bijvoorbeeld: 12V x 5A = 60W, 24V x 5A = 120W, 36V x 5A = 180W, 48V x 5A = 240W)
• Werktemperatuur:-40 ~ +85 graden (verbetert de warmteafgifte bij hoge omgevingstemperaturen)
• Werkfrequentie:150 kHz
• Conversie-efficiëntie:Tot 96% (afhankelijk van invoer, uitgangsspanning, stroom en drukverschil)
• Overstroombeveiliging:Ja (bij meer dan 15A wordt de uitgangsspanning automatisch verlaagd)
• Ingangsreverse bescherming:Nee (voor reverse-stroom, gebruik een diode)
• Installatiemethode:4 stuks 2,5 mm schroefgaten
• Verbindingsmodus:Bedrading uitgang
• Module Grootte:67mm x 48mm x 28mm

Uitgangsspanning / Stroomregelmethode:

1. Pas de potentiometer “CV-ADJ” aan om de uitgangsspanning in te stellen op de gewenste waarde, afhankelijk van uw batterij of LED. Bijvoorbeeld, voor een 10-serie LED-spanning, stel in op 37V.

2. Draai de potentiometer “CC-ADJ” tegen de klok in voor ongeveer 30 omwentelingen om de uitgangsstroom op het minimum in te stellen. Sluit de LED aan en stel de RV2-potentiometer in op de gewenste stroom. Voor het opladen van een batterij, sluit de batterij aan op de uitgang en stel RV2 in op de benodigde stroom.

Let op: stel de stroom niet bij door kortsluiting. De circuitstructuur van de boostmodule kan niet worden aangepast door kortsluiting.

Toepassingsgebied:

• Voeding: invoer 12V, uitvoer kan worden aangepast van 12-50V.
• Voeding voor elektronische apparatuur, met instelbare uitgangswaarde op basis van systeemspanning.
• Auto voeding voor laptops, PDA’s of andere digitale producten.
• DIY hoge vermogen mobiele notebook voeding: gekoppeld aan een grote capaciteit 12V lithium batterijpack.
• Zonnepaneel spanningsregelaar.
• Opladen van batterijen, lithiumbatterijen en andere ladingen.
• Voeding voor hoge vermogen LED-verlichting.

Pakket inbegrepen:

• 3 x 400W DC-DC Hoog Vermogen Constante Spanning Boost Voedingsmodule
