Description
Specificatie:

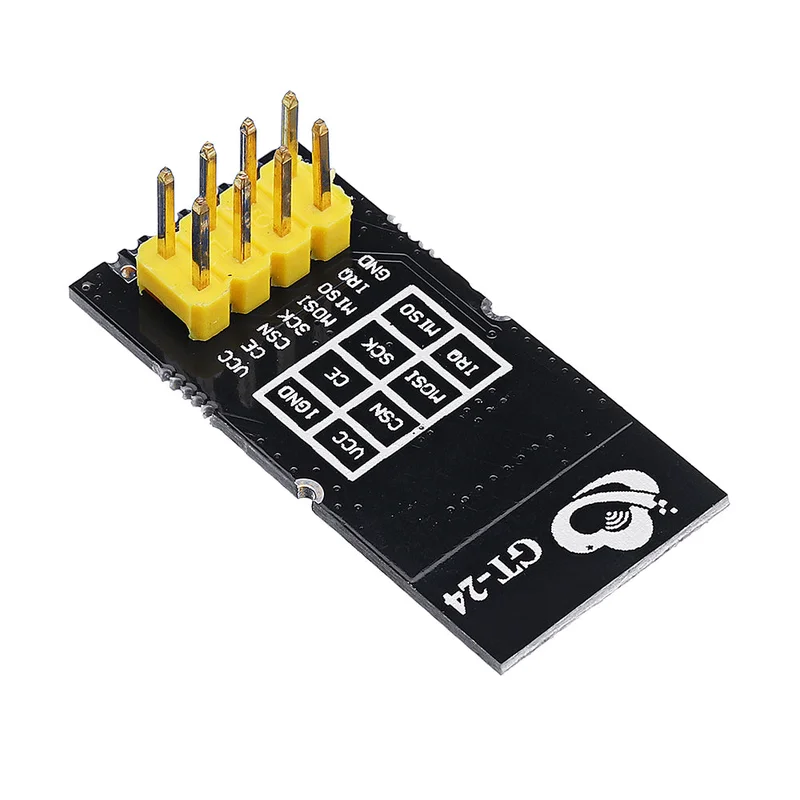

- Model: GT-24
- Modulegrootte: 30,3 x 14,5 mm (inclusief PCB-antenne)
- Werkfrequentieband: 2,4 GHz ~ 2,525 GHz (aanpasbaar, 1 MHz stap)
- Interfacemodus: 1 * 8 * 1,27 mm / 2 * 4 * 2,54 mm (de patch kan ook worden gebruikt met een universeel bord en DuPont-lijn)
- Voedingsspanning: DC 2.0-3.6V (Opmerking: boven 3.6V kan de module permanent worden beschadigd)
- Communicatieniveau: 0.7VCC ~ 3.3V (VCC verwijst naar de voedingsspanning van de module)
- Gemeten afstand: 1000 m (vrije ruimte, maximaal vermogen, hoogte 2 m, 250 k luchtsnelheid)
- Zendvermogen: 4 instelbare niveaus (maximum 20dBm, ongeveer 100mW bij maximaal vermogen)
- Luchtsnelheid: 250k ~ 2Mbps / 3 instelbare niveaus (250 kbps, 1 Mbps, 2 Mbps)
- Uitschakelstroom: ca. 30uA (testconditie: CE = 0, power-downmodus, VDD = 3.0V)
- Emissiestroom: ongeveer 90mA (voedingscapaciteit moet groter zijn dan 250m)
- Huidig ontvangen: ongeveer 20 mA
- Antenne-vorm: PCB-antenne / ipex-draagantenne
- Communicatie-interface: SPI-maximumsnelheid tot 10 Mbps
- Verzendlengte: Enkel pakket 1 ~ 32 bytes Niveau 3 FIFO
- Ontvangstlengte: Enkel pakket 1 ~ 32 bytes Niveau 3 FIFO
- RSSI-ondersteuning: niet ondersteund (alleen eenvoudige statistieken over pakketverlies worden ondersteund)
- Ontvangstgevoeligheid: -94dBm @ 250kbp
- Werktemperatuur: -40 ~ +85 °C (industriële kwaliteit)
- Opslagtemperatuur: -40 ~ +125 °C (industriële kwaliteit)
Kenmerken:
- De module is een 2,4 GHz, 100 mW, hoge snelheid (tot 2 Mbps luchtsnelheid), hoge stabiliteit, industriële kwaliteit draadloze transceiver geïntegreerde datatransmissiemodule.
- De module wordt geleverd met een krachtige PCB-antenne, nauwkeurige impedantiematching en de nRF24L01P RF-chip, die een hogere betrouwbaarheid, meer vermogensniveaus en een langere transmissieafstand biedt.
- Ingebouwde RFX2401 eindversterkerchip en LNA, ontvangende gevoeligheid verhoogd met 10dBm, werkend in de ISM-band van 2,4 GHz ~ 2,5 GHz.
- Voldoende zendvermogen, goede spectrale karakteristieken, kleine harmonischen, kleine kanaaloverspraak en ultrakleine grootte.
- Standaardafstand van 2,54 mm in-line interface en 1,27 mm patch-interface, handig voor verschillende circuits.
- Ingebouwde PCB-antenne en externe ipx-antenne voor verbeterde eigenschappen en gebruiksvriendelijkheid.
Pin instructie:
| Serienummer | Naam | Pin richting | Pin gebruik |
|---|---|---|---|
| 1 | VCC | Voeding tussen 2.0-3.6V | |
| 2 | CE | invoer | Modulecontrolepen, zie nRF24L01P gegevensblad |
| 3 | CSN | invoer | Modulechipselectiepen voor SPI-communicatie |
| 4 | SCK | invoer | Module SPI busklok |
| 5 | MOSI | invoer | Module SPI Gegevensinvoerpin |
| 6 | MISO | uitgang | Module SPI-gegevensuitgangsspeld |
| 7 | IRQ | uitgang | Module interrupt signaaluitgang, actief laag |
| 8 | GND | Aardedraad, aangesloten op de referentiepotentiaal | |
| 9 | GND | Aardingsdraad, kan worden gebruikt voor patchbevestiging | |
| 10 | GND | Aardingsdraad, kan worden gebruikt voor patchbevestiging |
Pakket inbegrepen:
- 3 x digitale draadloze module
