3D-printer moederbord controller board compatibel met Mega2560-Snelle verzending

Description

Invoering:

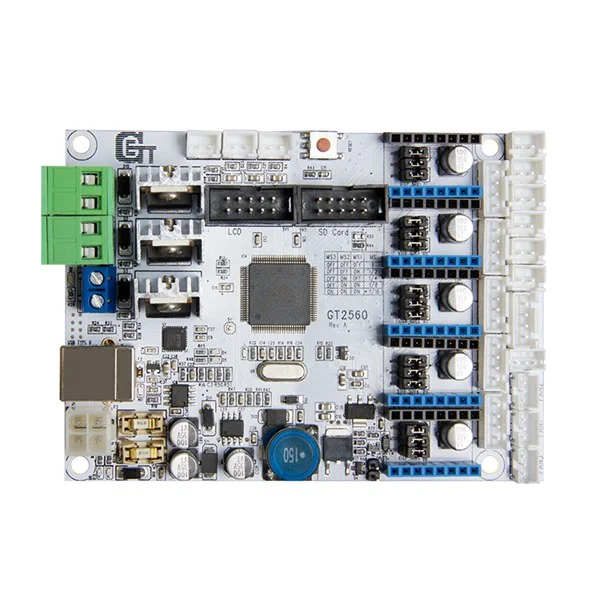

Dit compacte bord is geïntegreerd met de krachtige functies van de Mega2560 en Ultimaker. Het kan de Mega2560 en Ultimaker volledig vervangen op zowel software- als hardwaregebied, en biedt daarnaast extra premium functies. De gestroomlijnde interfaces verminderen onnodige problemen, terwijl de goed gereguleerde indeling van sterk geïntegreerde componenten ruimte bespaart en installatie vergemakkelijkt. Met ondersteuning voor 5 stappenmotoren, verwisselbare aandrijvingsmodules, een krachtige ATmega2560 processor met 256k geheugen, een werkfrequentie van 16MHz en een hoge prestatie USB seriële omzetter FT232RQ, is dit bord een ideale keuze voor 3D-printer besturing. Bovendien kan het bord werken op 12V en 90W naar een MOSFET, wat zorgt voor een hoger draaimoment en hogere draaisnelheid.

Kenmerken:

• Geïntegreerd met de krachtige functies van de Mega2560 en Ultimaker, met een compact formaat voor eenvoudigere verbindingen en stabiliteit.
• ATmega2560 als hoofdcontrolechip, gekoppeld aan een high-performance USB seriële converter FT232RQ.
• Voedingspakket: bedrijfsspanning van 12V-24V, met een dubbel stroomvoorzieningsontwerp voor afzonderlijke verwarming en logische onderdelen. 12A voor het verwarmingsbed en 5A voor andere onderdelen. Ondersteunt 12V koelventilator.
• Hoofdschakeling met SMD-zekeringbuis en diode voor omgekeerde bescherming van het circuit. 5V USB-poort beveiligd met 500mA herstelfuse.
• Drie 12V ventilatoruitgangen en één PWM-uitgang voor LED- of andere verlichtingsapparatuur.
• Drie 55Amp MOSFETs (met LED-indicator), uitgerust met warmteafvoer voor stabiele werking.
• Ondersteunt 5 A4988 stappenmotor drivers (3 voor X/Y/Z-as en 2 voor extruders); onderverdeling van de stappenmotor kan worden ingesteld via een draaischakelaar.
• Drie temperatuursensorinvoeren (aanbevolen 100k thermistor).
• Uitgebreide LCD- en SD-kaartinterface ondersteunt zowel LCD2004 als LCD12864 voor afdrukken zonder pc.
• Firmware is Marlin, bekend om zijn stabiliteit en hoge prestaties.

Specificaties van pin connectoren:

• Motor: XH (2,54mm-4pin)
• Ventilator: PH (2.00mm-3pin)
• Eindstop en thermistor: XH (2,54mm-2pin)

Hardware bronnen:

• 12V 12A en 12V 5A voeding
• Voeding voor verwarmingsbed en 2 voor extruder
• Vijf stappenmotorinvoeren (3 voor X/Y/Z-as en 2 voor extruders)
• Uitgebreide LCD- en SD-kaartinterface
• Zes eindstop-invoeren (X-MIN, Y-MIN, Z-MIN, X-MAX, Y-MAX, Z-MAX)
• Drie ingangen voor thermistor (TEMP1, TEMP2 en TEMP3)
• Drie ingangen voor 12V koelventilator
• 1 PWM-uitgang
• Afmetingen: 107,3 x 78,7 x 22 mm
• Gewicht: 80 gram

Software Resources:

• Compileeromgeving: IDE
• Firmware: Marlin
• Host software: printrun, Repetier-Host

Gebruikershandleiding:Klik om te openen

Pakket inbegrepen:

• 1 x 3D-printercontrollerkaart
