Description
Parameter:
- Huidig ontvangen: 10.7mA
- Ontvangstgevoeligheid: -126dBm
- Zendvermogen instelbare stappen: 128
- Maximale snelheid: 1 Mbps
- Gemeten afstand: 2 km
- Kan het worden gebruikt voor smalband: Ja
- GPIO: 4
Korte beschrijving:

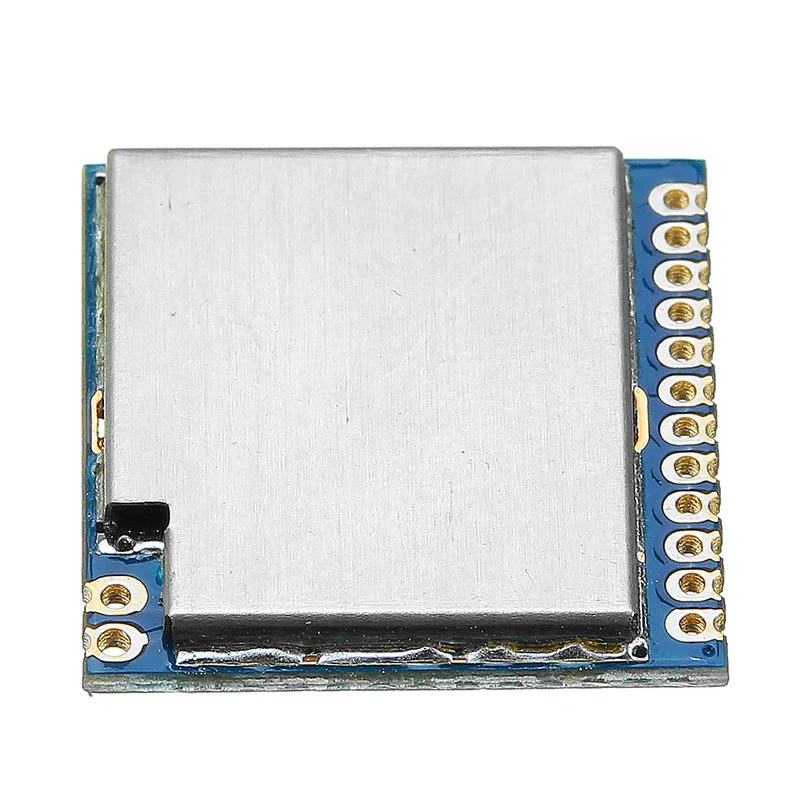

Deze module maakt gebruik van een sterk geïntegreerde draadloze ISM-bandtransceiverchip. De extreem lage ontvangstgevoeligheid (-126dBm), gekoppeld aan het 20dBm-uitgangsvermogen, garandeert een groter bereik en verbeterde koppelingsprestaties. Ingebouwde antennediversiteit en ondersteuning voor frequency hopping verbeteren het bereik en de prestaties verder.
Specificaties:
- Frequentiebereik: 433MHz
- Gevoeligheid: -126dBm
- Maximaal uitgangsvermogen: 20dBm (bij 10mA @ ontvanger)
- Gegevensoverdrachtssnelheid: 0,1 – 1000 kbps
- Stroomvoorziening: 1,8 – 3,6 V
- Bedrijfstemperatuurbereik: -40 ~ +85 °C
- Gewicht: 1,3 g
| Parameter | Min | Typ | Max | Eenheid | Staat |
| Werk omstandigheden | |||||
| Werkspanning bereik | 1.8 | 3.3 | 3.6 | V | |
| Temperatuur spanning | -40 | 85 | |||
| Huidige consumptie | |||||
| RX-stroom | 13.5 | mA | Hoogwaardige modus | ||
| 10.7 | mA | Low power-modus | |||
| TX stroom | 85 | mA | @ 20dBm | ||
| Slaapstroom | < 0.1 | uA | |||
| Parameter | |||||
| Frequentiebereik | 403 | 433 | 463 | MHZ | @ 433MHZ |
| Modulatie snelheid | 0.123 | 1000 | kbps | FSK | |
| Uitgangsvermogenbereik | -5 | 20 | dBm | ||
| Gevoeligheid ontvangen | -126 | dBm | @ Data = 500kbps |
Kenmerken:
- (G) FSK, 4 (G) FSK, (G) MSK, OOK en ASKl-modulatiemodi
- Uitschakelmodus met ultralaag vermogen
- Digitaal ontvangen signaalsterkte-indicator (RSSI)
- Tijdelijke wekfunctie
- Antenne automatische aanpassing en bidirectionele schakelaarcontrole
- Configureerbare pakketstructuur
- Preambule detectie
- 64/128 bytes Transceiver Data Register (FIFO)
- Detectie van laag vermogen
- Temperatuurregistratie en 8-bits analoog/digitaal-omzetter
- Geïntegreerde spanningsregelaar
- Frequentiehoppende functie
- Power-on reset-functie
- Ingebouwde kristalcorrectiefunctie
Toepassingen:
- Afstandsbediening
- Meterstand op afstand
- Industriële controle
- Domotica-telemetrie
- Speelgoedcontrole
- Draadloze pc-randapparatuur
- Taglezer
Pin:
| Aantal | Pin | Betekenis |
| 1 | GND | Stroomvoorziening |
| 2 | NC | Geen connectie |
| 3 | GPIO0 | Verbindingschip GPIO0 |
| 4 | GPIO1 | Verbindingschip GPIO1 |
| 5 | VCC | Voeding positieve 3,3V |
| 6 | SDO | Digitale uitgang |
| 7 | SDI | Gegevensuitvoer |
| 8 | SCLK | Seriële klokuitgang |
| 9 | NSEL | Seriële interface selecteert de invoerpen |
| 10 | nIRQ | Onderbreek de uitgangspen |
| 11 | SDN | Schakel de ingangspen uit |
| 12 | GND |
