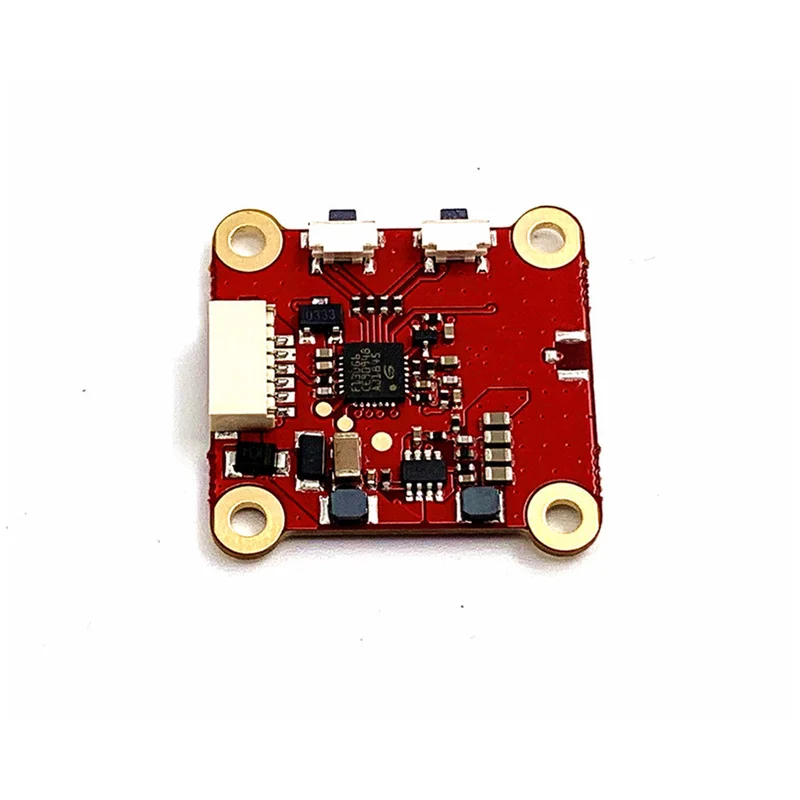

5.8G 40CH VTX zender met schakelbaar vermogen voor FPV-drone-Snelle verzending

Description

Specificatie:

Artikelnaam: 5.8G 40CH 25mW 200mW 500mW schakelbaar VTX

Werkspanning: 5-24V

Kanaal: 40CH

Vermogen: 25 mW / 200 mW / 500 mW schakelbaar

Toepassing: Vervangend VTX voor FPV-drone

LED-indicatie:

– De rode LED geeft de status van de werkmodus of het item aan bij het instellen van de VTX (1 keer knipperen betekent het selecteren van de kanalen, 2 keer knipperen betekent het selecteren van de banden, 3 keer knipperen betekent het selecteren van de vermogensniveaus).

– De blauwe LED geeft de status van de Pit-modus of de waarde van het item aan bij het instellen van de VTX (bijv. bij het selecteren van de kanalen betekent 3 keer knipperen dat kanaal 3 is geselecteerd. Bij het selecteren van de banden betekent 3 keer knipperen band C. Wat betreft het item van vermogensniveaus, 3 keer knipperen betekent op het vermogensniveau van 500 mW).

– De groene LED geeft aan dat de VTX oververhittingsbeveiliging werkt, het stroomniveau zal verlaagd worden.

Indicatie werkmodus:

– Na het inschakelen geven de rode en blauwe LED’s de volgende drie items van VTX weer op hun beurt: kanaal, band en vermogensniveau (de knipperende tijden van de rode en blauwe LED’s geven respectievelijk het item en de waarde aan). Daarna geven de LED’s de werkmodi aan.

– Normaal: De rode en blauwe LED branden.

– Pit-modus: de rode LED is aan en de blauwe LED is uit.

Instellingsinstructie:

– Druk op de C-knop en houd deze ingedrukt tot de rode LED 1 keer knippert, wat betekent dat het item van kanaal selecteren, druk vervolgens op de knop om de kanalen te selecteren (blauwe knipperende led-tijden komen overeen met kanaal 1-8).

– Druk nogmaals op de C-knop, de rode LED knippert 2 keer, wat betekent dat de band moet worden geselecteerd, druk vervolgens op de knop om de band te selecteren (knipperende blauwe LED-tijden komen overeen met de band-AF).

Houd ten slotte de knop ingedrukt, sla op en verlaat de instelling van VTX.

– Houd de P-knop opnieuw ingedrukt, de blauwe LED knippert, wat betekent dat het item van het vermogensniveau wordt geselecteerd, druk vervolgens op de P-knop en houd deze ingedrukt om het vermogen te selecteren (blauwe knipperende led-tijden komen overeen met het vermogensniveau).

– Druk twee keer op de knop om de AAN / UIT van de Pit-modus in of uit te schakelen.

Voor Betaflight / Cleanflight OSD-instelling van kanaal-, band-, power- en pit-modus, raadpleeg ‘Betaflight OSD-instelling van zender’ voor details.

Merk op:

1. Zorg ervoor dat er voldoende ruimte is voor luchtstroom bij het installeren van de module op de drone om oververhitting te voorkomen.

Installeer de antenne voordat u hem inschakelt voor een langere levensduur.

Pakket inbegrepen:1x FPV-zendmodule
