Description
Kenmerken:
- 1MHz Fast-Mode Plus-compatibele eigenschap met 30mA hoge schijfcapaciteit op SDA van de I2C-businterface voor het aansteken van zeer capacitieve bussen.
- Elke LED-uitgang kan worden ingesteld van volledig uit (standaard) tot 4096 (12 bit) voor lineaire programmeerbare helderheid.
- Software programmeerbare open-drain LED-uitgangsselectie (standaard is push-pull) met 16 push-pull uitgangen (5V bij 25mA, kan 10mA bronstroom leveren).
- Programmeert de uitgangstoestand in reactie op een opdracht om te veranderen of te stoppen, met de mogelijkheid om alle uitvoeringen tegelijkertijd bij te werken of byte-voor-byte.
- Active-low uitgangspunt wanneer de pin hoog is. LED-uitgangen kunnen worden geprogrammeerd als 0,1 of tri-state (hoogohmige standaard bij inschakelen).
- 6 hardware-adrespennen, zodat tot 62 PCA9685-apparaten op dezelfde I2C-bus kunnen worden aangesloten.
- LED-uitgangsfrequentie (alle LED’s) is typisch 40Hz tot 1000Hz, met een standaard prescaler-waarde van 1EH die een vernieuwingssnelheid van 200Hz genereert bij een oscillator van 25MHz.
- 4 software-programmeerbare I2C-busadressen, zodat het apparaat in verschillende combinaties kan worden ingesteld voor gelijktijdige aansturing.
- Software resetfunctie (SWRST Call) voor het resetten van het apparaat via de I2C-bus.
- 25MHz interne oscillator vereist geen externe componenten.
- Maximaal toelaatbare externe klokinvoer van 50MHz.
- Interne power-on reset functie.
- Ingangen met geluidsfilter op SDA/SCL.
- Uitgangspunt heeft randregulatie voor snelheidsbesturing.
- Geen storingen op de stroomuitgang.
- Hot-access functie.
- Lage standby-stroom.
- Werkingsspanning bereik: 2,3V tot 5,5V.
- 5.5V tolerante ingangen.
- Werkt in een omgeving van -40 graden Celsius tot 85 graden Celsius.
- ESD-bescherming overschrijdt 2000V HBM / JESD22-A114, 200V MM / JESD22-A115 en 1000V CDM / JESD22-C101.
- Voldoet aan de JEDEC-standaard JESD78 in de afsluitende test buiten 100mA.
Pakket inbegrepen:

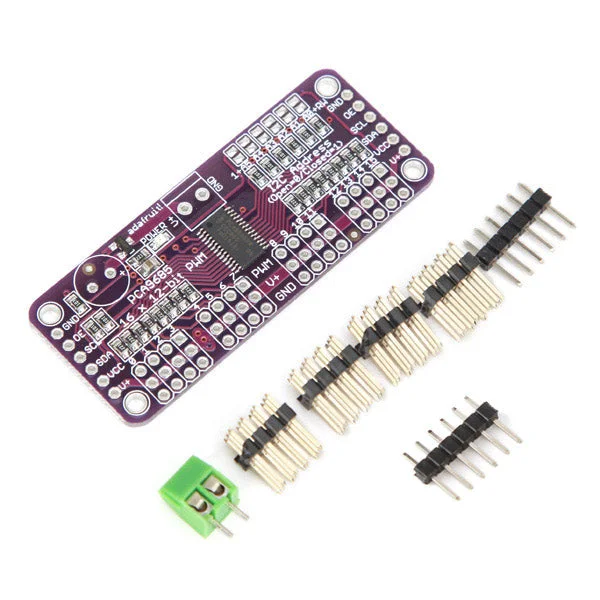

- 5 x 16-kanaals PWM Servo Control Module
- 5 x Terminal
- 30 x Pin
