Description
Kenmerken:
De A7105 is een krachtige 2.4G draadloze transceiver-module, gebaseerd op een geavanceerd IC. Deze module maakt gebruik van GFSK-modulatie en werkt in de internationale ISM-band van 2400-2483 MHz. De maximale modulatiesnelheid bedraagt 500 KBPS. Via de SPI-interface kan de hardware SPI-poort van de microcontroller (MCU) worden gebruikt voor verbinding, of de I/O-poort van de MCU kan worden gesimuleerd. De interne FIFO kan worden gekoppeld aan verschillende microprocessors, wat het gebruik van goedkope MCU’s vergemakkelijkt.
Parameters:
- Werkfrequentie: 2.4 GHz ISM-band, stappen van 500 KHz
- PCB-antenne aan boord
- FSK/GSK-modulatie
- 16-bits CRC-controlesom en FEC-foutcorrectie
- Ingebouwde code
- Transceiver met aparte 64-byte FIFO’s
- Hoge gevoeligheid: -98 dBm @ 250 kBPS
- Laag vermogen slaapstand: 1 µA
- Optimale verzendafstand: tot ongeveer 70 meter in open veld bij 250 BPS
Elektrische kenmerken:
| Item | Parameters | Min | Typ | Max | Eenheid | Staat |
| 1 | Stroomvoorziening | |||||
| 1.1 | Voedingsspanning | 1.9 | 3.6 | V | ||
| 2 | Huidige consumptie | |||||
| 2.1 | Slaapstand | 1 | µA | |||
| 2.2 | Standby modus | 1.8 | mA | |||
| 2.3 | Rx stelt | 16 | mA | |||
| 2.4 | Tx stelt | 19 | mA | @ 0 dBm | ||
| 2.5 | PLL-modus | 9 | mA | |||
| 3 | Zender Onderdeel | |||||
| 3.1 | Tx gegevenssnelheid | 25 | 250 | 500 | kbps | |
| 3.2 | Frequentie | 2400 | 2483.5 | MHz | ||
| 3.3 | Uitgangsvermogen | -10 | 0 | 1 | dBm | |
| 3.4 | Spurious emissies | -36, -54, -47, -41, -30 | dBm | |||
| 4 | Ontvanger deel | |||||
| 4.1 | Ontvanger gevoeligheid | -92 | dBm | @ 500 kBPS | ||
| 4.2 | Verzadiging | -23 | dBm | |||
| 4.3 | Aangrenzende kanaalafwijzing | 21 | dB | |||
| 4.4 | Alternatieve kanaalafwijzing | 30 | dB |

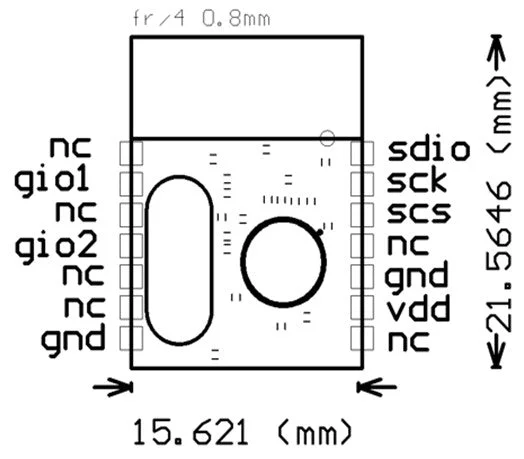

De VCC-pinspanning ligt tussen 1,9 V en 3,6 V. Overschrijding van 3,6 V kan de module beschadigen. De aanbevolen spanning is ongeveer 3,3 V. Naast de voeding VCC en aarde, kunnen de andere pinnen direct worden aangesloten op de normale 5V MCU I/O-poort zonder niveauverschuiving.
