5 Stuks DIY LM393 spanningsvergelijker module kit met omgekeerde bescherming-Snelle verzending

Description

Omschrijving:Deze module is uitgerust met een relais-activeringsschakelaar, waarmee je de relaisactie of reset naar wens kunt module is voorzien van een anti-beschermingsdiode, waardoor de voeding de chip of het circuit niet een relais-activeringslamp voor eenvoudige observatie van de relaisuitgangsschakelaar kan ook worden ingesteld via : 12V (de werkspanning kan worden aangepast met verschillende relais; bij 5V gebruik een 5V relais)Ingangsstroom: groter dan 100mAPCB-afmeting: 5,8 x 3,7 cmBelasting: 250V 10A AC of 30V 10A DC (gebruik een lagere stroom binnen dit bereik)
Modulefunctie:het relais werkt of reset afhankelijk van de spanning van de comparator.
Functie 1:Wanneer de IN2_CS-kortsluitkap is aangesloten, voer een spanning in (invoer op J1) ter vergelijking met de referentiespanning op de module. Als de zelfremmende schakelaar in de veertoestand is en de ingangsspanning groter is dan de referentiespanning, werkt het relais; anders wordt het relais gereset. In de druktoestand van de zelfremmende schakelaar, als de ingangsspanning groter is dan de referentiespanning, wordt het relais gereset (dat wil zeggen, het relais werkt niet) en vice 2:Wanneer de IN2_CS-kortsluitkap is verwijderd, kunnen twee spanningssignalen worden ingevoerd ter vergelijking (invoer in J1 en J5, of IN1 en J5). Als de zelfremmende schakelaar in de veertoestand is, werkt het relais als de ingangsspanning IN1 groter is dan IN2; anders wordt het relais gereset. In de druktoestand, als IN1 groter is dan IN2, wordt het relais gereset (dat wil zeggen, het relais werkt niet) en vice inbegrepen:

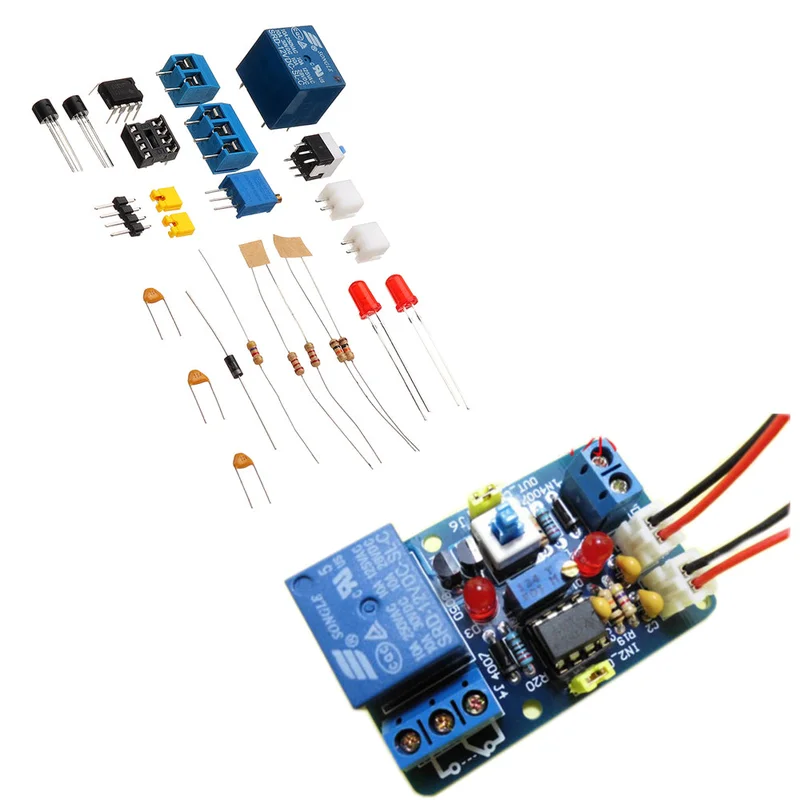

5 x DIY LM393 Spanningsvergelijker Module Kit
