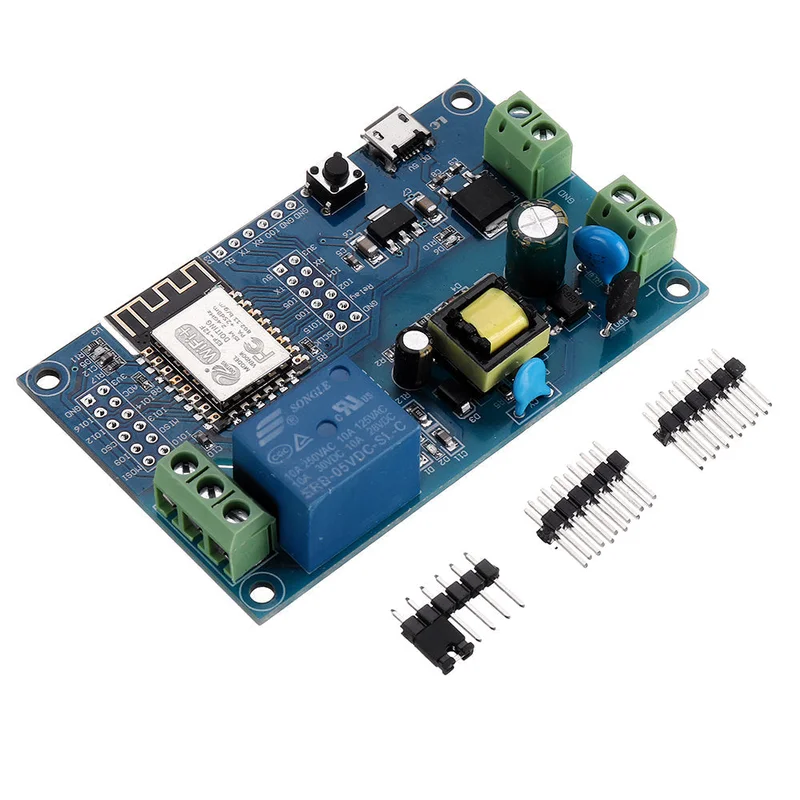

5 Stuks ESP-12F AC/DC voeding ESP8266 module met relais-Snelle verzending

Description

Voorzien van:

• Volwassen en stabiele ESP-12F WiFi-module met een grote capaciteit van 4M Byte Flash.
• De I/O-poort en de UART-programma-downloadpoort van de WiFi-module zijn allemaal toegankelijk, wat handig is voor secundaire ontwikkeling.
• Ingebouwde AC-DC stroomvoorzieningsmodule, voedingsmodus ondersteunt AC90-250V / DC7-12V / USB5V.
• Ingebouwde RST resetknop voor de WiFi-module.
• Ondersteunt ontwikkeltools zoals Eclipse en Arduino IDE, met referentieprogramma’s voor de Arduino-ontwikkelomgeving.
• Een 5V relais aan boord, geschikt voor het regelen van belastingen met een werkspanning binnen AC250V / DC30V.
• Ingebouwde voedingsindicator, 1 programmeerbare LED en relaisindicator.

Functie:

• L, N: AC90-250V voeding.
• AC90-250V naar DC5V schakelende voeding (raak de wisselstroomvoeding niet direct aan met uw hand!).
• VCC, GND: DC7-12V voeding.
• USB: DC5V USB-voeding.

Opmerking: AC90-250V, DC7-12V, DC5V USB kan worden geselecteerd als een van de drie voedingsmethoden.

• 6X6mm-knop: ESP8266 resetknop.
• UART-programma downloadpoort: GND, RX, TX, 5V van ESP8266 zijn verbonden met GND, TX, RX, 5V van de externe TTL seriële module. IO0 moet tijdens het downloaden verbonden zijn met GND en vervolgens de verbinding verbreken.
• GPIO pin-out poort.
• Relaisuitgang: Normaal gesloten einde, het relais is kortgesloten naar COM vóór het intrekken en opgehangen na het intrekken.
• COM: publiek einde.
• NO: Normaal open, het relais is geschorst voor de pull-in en kortgesloten naar COM na de pull-in.
• Power indicatie LED.
• Programmeert LED.
• Relais-indicatie-LED: licht op tijdens het inhalen.

Inleiding tot de terminal GPIO:

Pakket bestaat uit:

• 5 x Ontwikkelingsbord
