Description
Beschrijving:

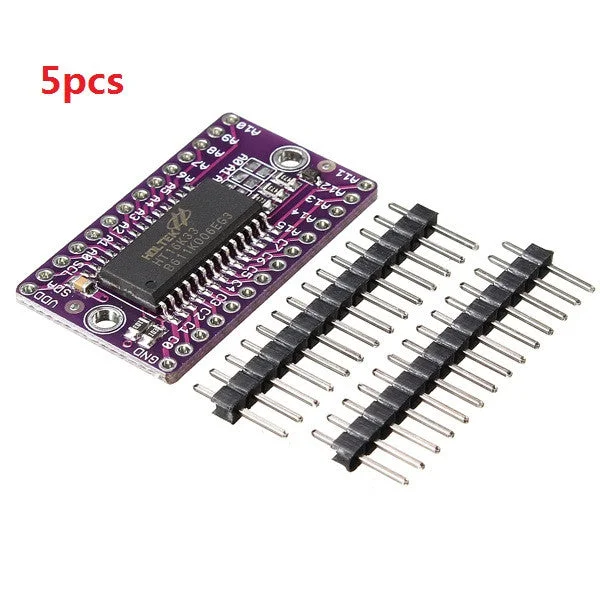

De HT16K33 is een multifunctionele LED-controller en driver. Het apparaat ondersteunt maximaal 128 weergavesegmenten (16 segmenten en 8 commons) met een 13 x 3 (max.) matrix-scancircuit. Dankzij de softwareconfiguratiefuncties is de HT16K33 geschikt voor diverse LED-toepassingen, waaronder LED-modules en displaysystemen. De HT16K33 is compatibel met de meeste microcontrollers en communiceert via een bidirectionele I2C-bus.
Voorzieningen:
- Bedrijfsspanning: 4.5V ~ 5.5V
- Geïntegreerde RC-oscillator
- I2C-bus interface
- 16 x 8 bits RAM voor weergavedata-opslag
- Max. 16 x 8 patronen, 16 segmenten en 8 commons
- R/W-adres automatische verhoging
- Max. 13 x 3 matrix toetsen scannen
- 16-stappen dimcircuit
- Selectie van 20/24/28-pin SOP-pakkettypes
Toepassingen:
- Industriële controle-indicatoren
- Digitale klokken, thermometers, tellers, multimeters
- Combo sets
- Videorecorders
- Instrumentatie readouts
- Andere consumenten toepassingen
- LED displays
Pakket inbegrepen:
Afbeeldingen:
