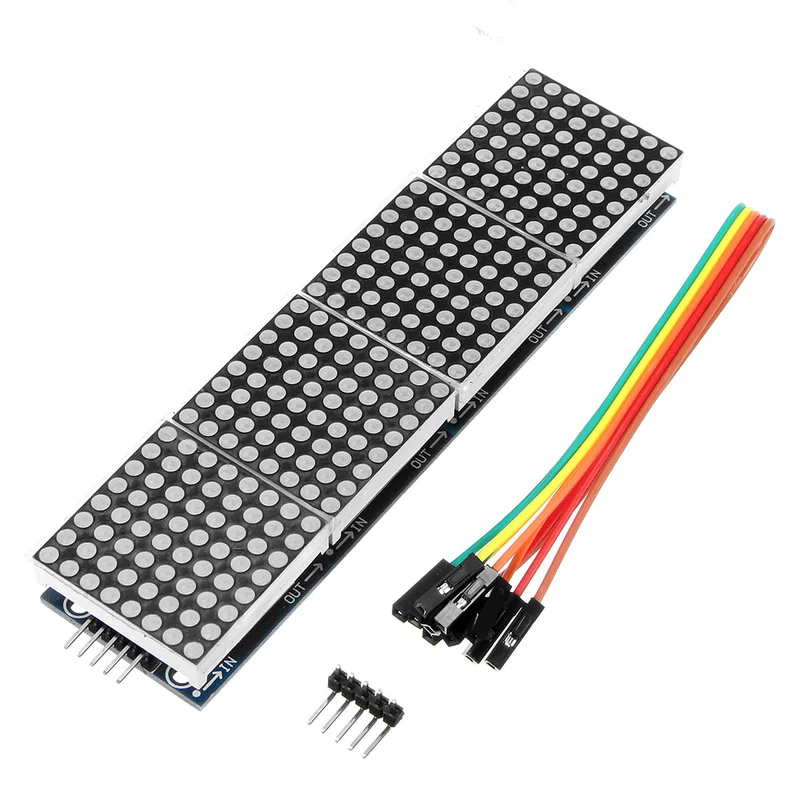

5 Stuks MAX7219 dot matrix LED display module 4-in-1-Snelle verzending

Description

Specificaties:

• Een enkele module kan een 8×8 dot matrix gemeenschappelijke kathode aansturen.
• Werkspanning: 5V.
• Module grootte: 12,8 x 3,2 x 1,3 cm (L * B * H).
• Met 64 bevestigingsschroefgaten, gatdiameter: 3 mm.
• Module met invoer- en uitvoerinterfaces, ondersteuning voor het cascaderen van meerdere modules.

Bedrading:

• De linkerkant van de module is de invoerpoort en de rechterkant is de uitvoerpoort.
• Controle van een enkele module, de ingangspoort hoeft alleen CPU te ontvangen.
• Bij het cascaderen van meerdere modules, verbind het input-uiteinde van de eerste module met de CPU en het output-uiteinde van de eerste module met de tweede module, en ga zo verder.

Voorbeeld:

• VCC → 5V
• GND → GND
• DIN → P2.2
• CS → P2.1
• CLK → P2.0

Pakket inbegrepen:

• 5 x MAX7219 Dot Matrix-module
• 5 x 5-pins Dupont-kabel
