Description
Specificaties:

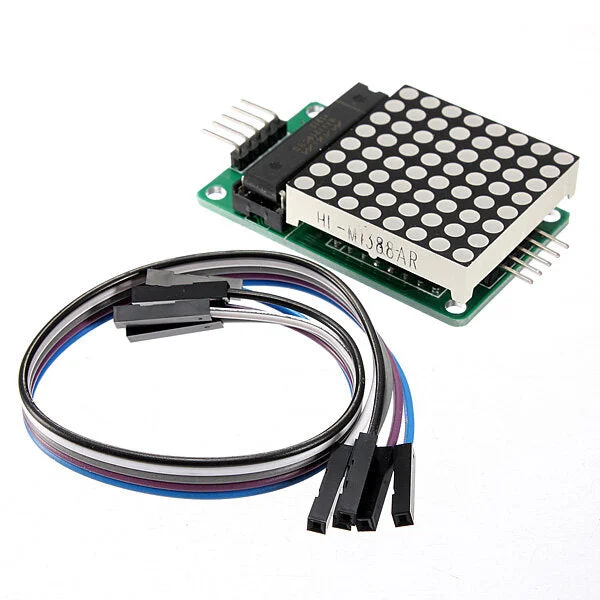

Een enkele module kan een 8 x 8 gemeenschappelijk kathoderooster aandrijven.
Bedrijfsspanning: 5V
Afmeting: 5 x 3,2 x 1,5 cm (L x B x H)
LED-kleur: Rood
Met vier schroefgaten, opening 3mm.
Met invoer- en uitvoerinterfaces, ondersteunt cascade van meerdere modules;
Bedrading instructies:
1. De module aan de linkerkant als invoerpoort en de uitvoerpoort aan de rechterkant.
2. Om een enkele module te bedienen, sluit u gewoon de invoerpoort aan op de CPU.
3. Bij het cascaderen van meerdere modules, wordt de invoerpoort van de eerste module aangesloten op de CPU, de uitvoerpoort op de invoerpoort van de tweede, enzovoort.
In het geval van 51 MCU:
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20
Opmerking:
1. VCC en GND zijn niet omgekeerd, dit kan de chip beschadigen!
2. Wanneer de 51 microcontroller P0-poort moet worden aangesloten op de pull-up-weerstand, wordt een weerstand van 4,7K–10K aanbevolen.
3. Installeer eerst het rooster in het ronde gat en steek vervolgens het ronde gat in de printplaat en soldeer. Kijk naar de zijkant van het rooster met woorden; van links naar rechts is de pinvolgorde 123456. De eerste pin van de printplaat is een vierkant pad!
4. Bij elektrolytische condensatoren is de lange pin positief en de korte pin negatief; keramische condensatoren hebben geen positieve en negatieve punten.
Pakket inbegrepen:
5 x LED-module
5 x Dupont-lijn (5P-20cm)
