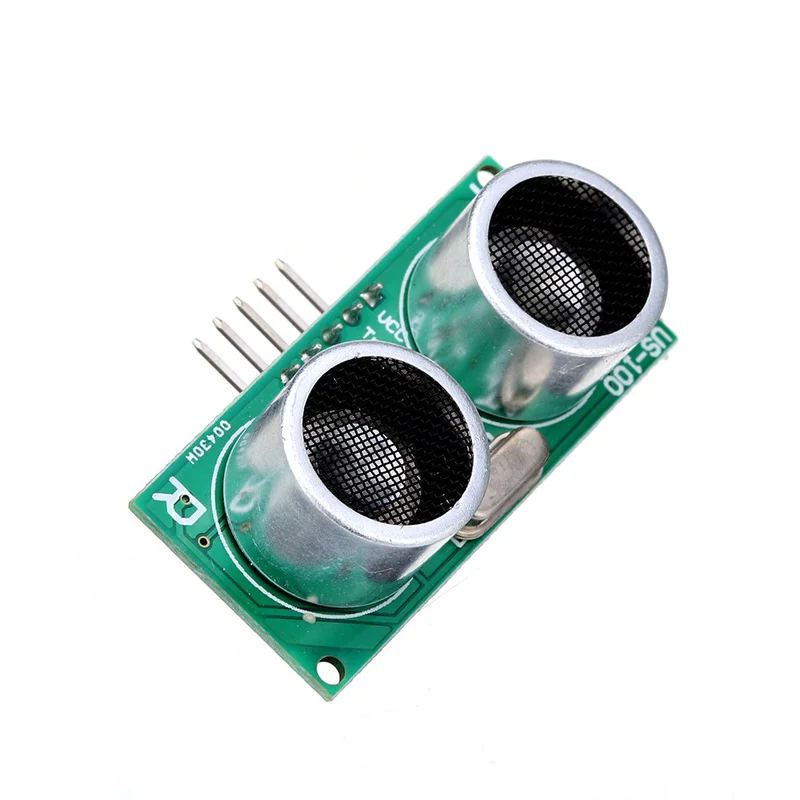

5 Stuks ultrasone afstandsmodule met temperatuurgecompenseerde sensor en dual mode serile poort-Snelle verzending

Description

Kenmerken:De ultrasone afstandsmodule kan een contactloze afstandsmeting uitvoeren van 2 cm tot 450 cm. Het apparaat heeft een brede werkspanning en is uitgerust met een onafhankelijke temperatuursensor voor nauwkeurige metingen. De module biedt verschillende communicatiemethoden, waaronder GPIO en seriële poort, en is ontworpen voor stabiliteit en module bestaat uit een zender, ontvanger en stuurcircuit, en maakt gebruik van een piëzo-elektrische sensor die werkt op basis van elektrostrictieve wisselspanning wordt aangelegd op het piëzo-elektrisch materiaal (zoals kwartskristal of piëzo-elektrisch keramiek) om elektrostrictieve trillingen te genereren, die ultrasone golven produceren. Resonantie ontstaat wanneer de frequentie van de aangelegde wisselspanning overeenkomt met de natuurlijke frequentie van de sensor, wat resulteert in de sterkste ultrasone golven.Piëzo-elektrische ultrasone ontvangers werken op basis van het inverse effect van een ultrasone generator. De structuur is vergelijkbaar met die van een ultrasone generator, en soms wordt dezelfde transducer gebruikt voor zowel het genereren als het ontvangen van ultrasone de ultrasone golf op de piëzo-elektrische sensor inwerkt, wordt de sensor uitgerekt en samengedrukt, wat afwisselende ladingen genereert die worden omgezet in een spanning en versterkt naar het meetcircuit worden gestuurd voor registratie of weergave.

Pin 1: Aansluiten op VCC-voeding (DC 2.4V-5.5V).Pin 2: In UART-modus verbonden met de TX-aansluiting van het externe circuit; in niveau-triggermodus verbonden met de Trig-aansluiting van het externe 3: In UART-modus verbonden met de RX-aansluiting van het externe circuit; in niveau-triggermodus verbonden met de Echo-aansluiting van het externe 4/5: Verbinden met de aarde van het externe -geactiveerd bereik:Zorg ervoor dat de jumper voor modusselectie is verwijderd om de module in niveau-triggermodus te hoog niveau van 10µs of meer moet op de Trig / TX-pin worden ingevoerd, waarna het systeem acht 40 KHz ultrasone pulsen verzendt en het echosignaal detecteert. De module meet ook de temperatuur en corrigeert het bereikresultaat op basis van de huidige temperatuur. Het gecorrigeerde resultaat wordt via de Echo / RX-pin uitgevoerd. De afstandswaarde kan worden berekend met de formule: (hoge tijd * 340 m/s) / : De afstandswaarde is gecorrigeerd voor temperatuur, waardoor het niet nodig is om de ultrasone geluidssnelheid aan te passen op basis van de omgevingstemperatuur.Seriële poort activeren:Zorg ervoor dat de jumper voor modusselectie is aangesloten om de module in de seriële poort-triggermodus te 0X55 (baudrate 9600) in op de Trig / TX-pin. Het systeem verzendt 8 40 KHz ultrasone pulsen en detecteert het echosignaal. De uitvoerafstandswaarde is in totaal twee bytes: de eerste byte is de bovenste 8 bits van de afstand (HData) en de tweede byte is de onderste 8 bits (LData), in via seriële poort:Zorg ervoor dat de jumper voor modusselectie is aangesloten om de module in de seriële poort-triggermodus te 0X50 (baudrate 9600) in op de Trig / TX-pin. Het systeem meet de huidige temperatuur en voert deze uit via de Echo / RX-pin. De werkelijke temperatuurwaarde is :1. Deze module mag niet met stroom worden verbonden zonder eerst de GND-terminal aan te sluiten.2. Bij het meten van de afstand moet het oppervlak van het gemeten object minimaal 0,5 vierkante meter zijn en zo vlak mogelijk.3. Bij onregelmatige oppervlakken of bij het meten op afstand kunnen meerdere metingen nodig zijn voor nauwkeurigheid.

Pakketinhoud:

5 x ultrasone afstandsmodule
