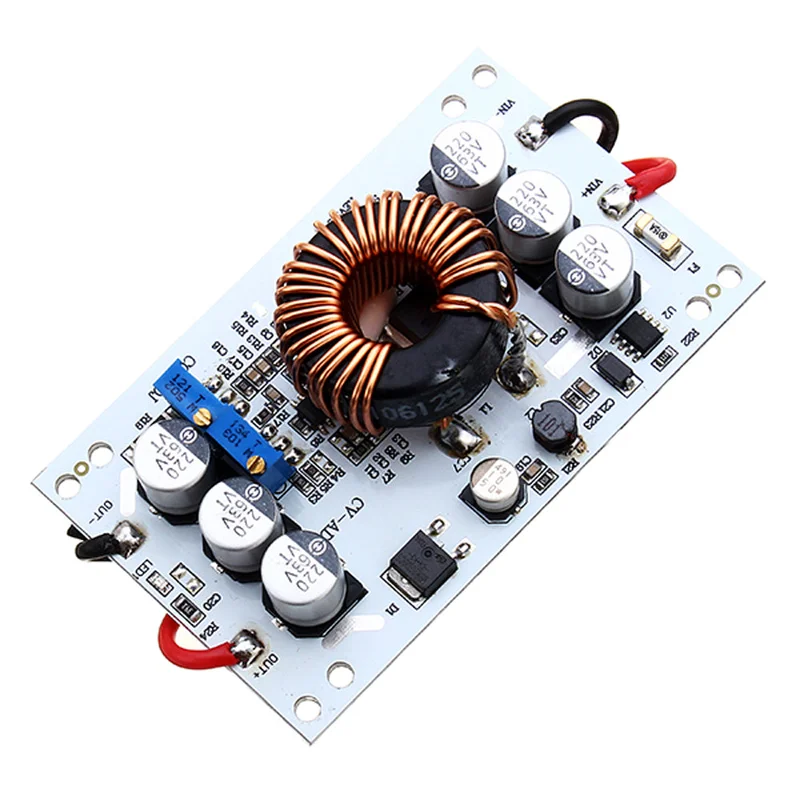

600W aluminium opvoeren constante spanningsstroom verstelbare voedingsmodule-Snelle verzending

Description

Beschrijving:

Deze module is een niet-geïsoleerde versterkingsmodule (BOOST) met de volgende specificaties:

• Ingangsspanning: DC10V-60V
• Ingangsstroom: 10A (MAX)
• Statische bedrijfsstroom: 10mA (bij 12V en 20V, hoe hoger de uitgangsspanning, hoe hoger de statische stroom)
• Uitgangsspanning: 12-60V traploos instelbaar (standaardoutput 19V; voor andere spanningen, neem contact op met de verkoper)
• Uitgangsstroom: 10A MAX (bij meer dan 6A, versterk de warmtedissipatie)
• Constant stroombereik: 0.2-10A
• Uitgangsvermogen: ingangsspanning * 10A (bijvoorbeeld: ingang 12V * 10A = 120W, ingang 24V * 10A = 240W, ingang 36V * 10A = 360W, ingang 60V * 10A = 600W)
• Bedrijfstemperatuur: -40 ~ +85 graden (verhoog de koeling bij hoge omgevingstemperaturen)
• Werkfrequentie: 150 kHz
• Conversie-efficiëntie: 92% -96% (afhankelijk van invoer, uitgangsspanning, stroom en drukverschil)
• Omgekeerde ingangsbescherming: geen (let op dat positief en negatief niet omgekeerd mogen worden)
• Montagewijze: 4 schroefgaten van 3mm
• Bedradingsmethode: uitvoer van de bedrading
• Module grootte: lengte 85 mm, breedte 52 mm, hoogte 21 mm
• Gewicht: 80g

Uitgangsspanningsregeling: pas de CV-ADJ-potentiometer aan op basis van uw batterij of LED. Draai met de klok mee om de spanning te verlagen en tegen de klok in om deze te verhogen.

Uitgangsstroomaanpassing: stel de CC-ADJ-potentiometer met de klok mee in met 20 omwentelingen om de uitgangsstroom op het minimum in te stellen. Maak verbinding met de LED en stel de CC-ADJ-potentiometer in op de gewenste stroom. Voor het opladen van de batterij, sluit de ontladen batterij aan op de uitgang en stel de CC-ADJ in op de gewenste stroomsterkte.

Stel de stroom niet bij door kortsluiting. De circuitstructuur van de boostmodule kan niet worden aangepast door kortsluiting.

Gebruiksaanwijzing:

• VIN + is de ingangsvermogenanode, VIN- is de ingangskrachtkathode.
• OUT + is het positieve uitgangsvermogen, OUT- is het negatieve uitgangsvermogen.
• Constant druk instelbaar bereik: DC12-60V (rechtsom kleiner, tegen de klok in groter).
• Constante stroom verstelbaar bereik: 0.2A-10A (rechtsom kleiner, tegen de klok in groter).
• Bij een inputstroom van meer dan 6A is het noodzakelijk om de hittedissipatie te versterken.
• De ingangsspanning mag niet lager zijn dan 10V of hoger dan 60V.
• Maximale ingangsstroom mag niet meer dan 10A zijn, vermogen mag niet meer dan 600W zijn.
• De ingangsspanning moet minimaal 2V lager zijn dan de uitgangsspanning.
• Pas de vereiste spanning en stroom aan bij nullast voordat u de lading inschakelt.
• Wanneer u een schakelvoedingsbron of andere secundaire voeding gebruikt, zorg ervoor dat het voedingsvermogen meer dan het dubbele is van de stroomtoevoer van deze module.

Voorzorgsmaatregelen:

• Input en output mogen niet worden omgekeerd.
• De ingangsspanning mag niet lager zijn dan 10V; te lage ingangsspanning kan de voeding beschadigen.
• Ingangs- en uitgangsspanning en -stroom mogen het maximum tijdens het werk niet overschrijden om schade aan de voeding te voorkomen.
• Let op ventilatie en warmteafvoer bij langdurig gebruik met volledige belasting.
• Let op stof en vocht.

Toepassingsgebied:

• Voeding voor elektronische apparatuur, met een instap van 12V en een aanpasbare output van 12-50V.
• Voeding voor laptops, PDA’s of andere digitale producten.
• High-power mobiele notebook power DIY: gekoppeld aan een grote capaciteit 12V lithium batterijpack.
• Zonnepaneel spanningsregelaar.
• Opladen van lithiumbatterijen en andere ladingen.
• Aansturing van high-power LED-verlichting.

Pakket inbegrepen:

• 1 x 600W aluminium Step Up constante spanningsstroom verstelbare voedingsmodule
