Beschrijving:
Deze module is vervaardigd van hoogwaardig FR4-A glasvezel. Elk stuk printplaat is voor verzending getest met een vliegende naald.
Het product is volledig nieuw en van hoge kwaliteit.
- Afmetingen van de module: 3,4 cm x 5,2 cm
- Voedingsspanning: 5V
- VCC: positieve voeding
- GND: negatieve voeding
- IN0-IN7: 8 analoge ingangen
- D0-D7: 8 bit data-uitgangen
- CLK: kloksignaal voor ADC0809
- OE: uitgangsactiveringssignaal, actief op hoog niveau
- EOC: eindsignaal van de conversie, actief op hoog niveau
- STR: start het conversiesignaal
Alle IO-poorten zijn toegankelijk en via een korte kap geplaatst, wat het debuggen vergemakkelijkt.
J7 is een potentiometer voor controle; met de korte dop kan het potentiometercircuit op het bord worden verbonden met kanaal IN3.
J8 regelt de positieve referentiespanning VREF+ en VCC-verbinding, met een standaard referentiepotentiaal van 5V, maar kan ook worden aangepast.
J9 bestuurt de negatieve referentiespanning VREF- en GND-verbindingen, met een standaard referentiepotentiaal van 0V, maar kan ook worden aangepast.
J3/J4 selecteert het adres van het analoge kanaal voor de zaklamp; de kortsluitkap kan worden verwijderd om het kanaaladres via software in te stellen.
Pakket inbegrepen:

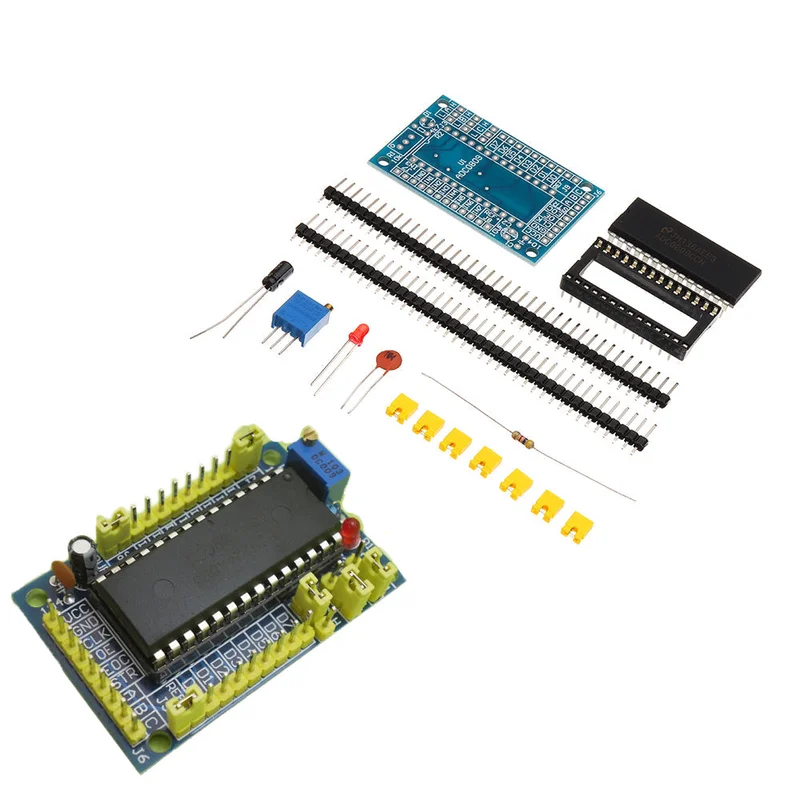

- 1 x 8-bits analoog naar digitaal conversiemodule DIY-kit
