Description
Kenmerken:
- Type: 6J1 buis
- Voeding: AC 12V 1A, 5.5 * 2.5 plug
- Zender: 2.0 / stereo
- Potentiometerrol: volumeaanpassing + spanningsschakelaar
- Afmetingen: 77 x 75 x 52 mm
Opmerking: dit is een doe-het-zelfkit en je moet het zelf monteren. (Geen instructies inbegrepen)
Specificatie:

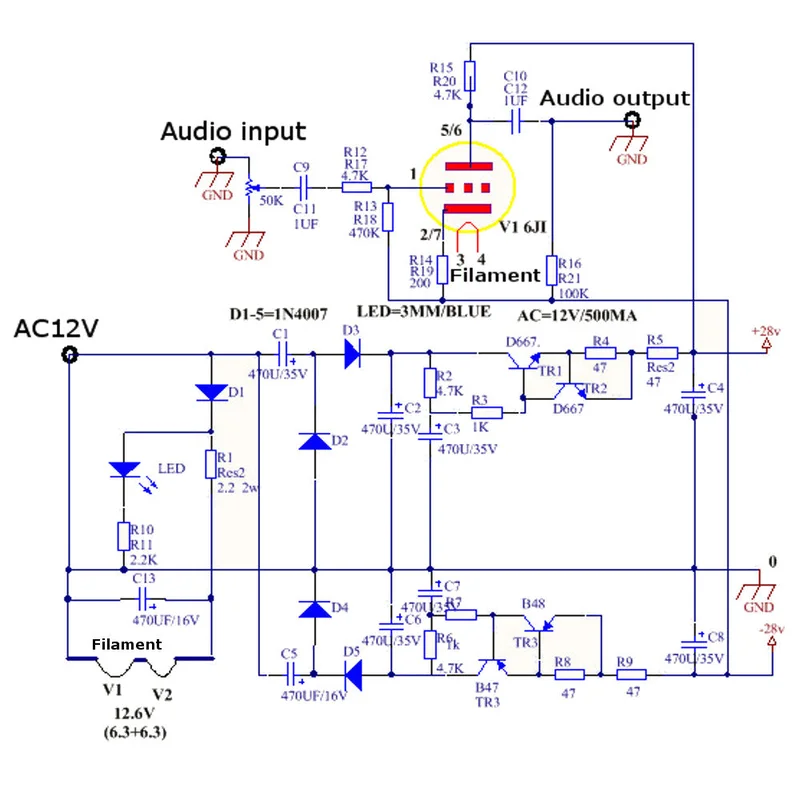

De FE-6J1-2 buizen voorversterker is ontworpen als een schematisch circuit dat is geoptimaliseerd voor betere prestaties dan het origineel. Dit bord maakt gebruik van een enkele 12VAC-ingang en levert de benodigde positieve en negatieve spanning voor de 6J1-buis.
Het systeem werkt met een open gloeidraadverwarming, die bij het opstarten een hete filamentbuis genereert. De condensatorfilter zorgt voor een schone voeding zonder brom, en de gloeidraad werkt op 12V DC, wat helpt om ruis te verminderen.
Instructies:
- De 6J1 buisbuffer heeft een vergroting van 0,85 en kan effectief digitale geluidssignalen filteren.
- AC 12V-ingang: gebruik een 12V AC-stroomadapter. Bij gebruik van een niet-stekker AC 12V transformator moet het netsnoer op de printplaat worden gesoldeerd. Let op: gebruik geen gelijkstroomvoedingsingang, anders werkt het niet!
- Linkerkanaalsingang/rechterkanaalsingang: audiosignaalingang, kan worden aangesloten op mobiele telefoons, computers, M3, MP4 en andere muziekspelers.
- Linkerkanaaluitgang/rechterkanaaluitgang: audiosignaaluitgang kan worden aangesloten op een versterker.
- Aan/uit-knop: draai de knop tegen de klok in om het volume te verlagen. Draai verder tot je een ’tikkend’ geluid hoort om het apparaat uit te schakelen. Draai met de klok mee om het apparaat in te schakelen en het volume te verhogen.
Pakket inbegrepen:
- 1 x 6J1 voorversterker versterkerbord DIY kit
