AC-aansluiting met RS485 en AC-uitgang 10A voor meerdere apparaten-Snelle verzending

Description

Omschrijving:

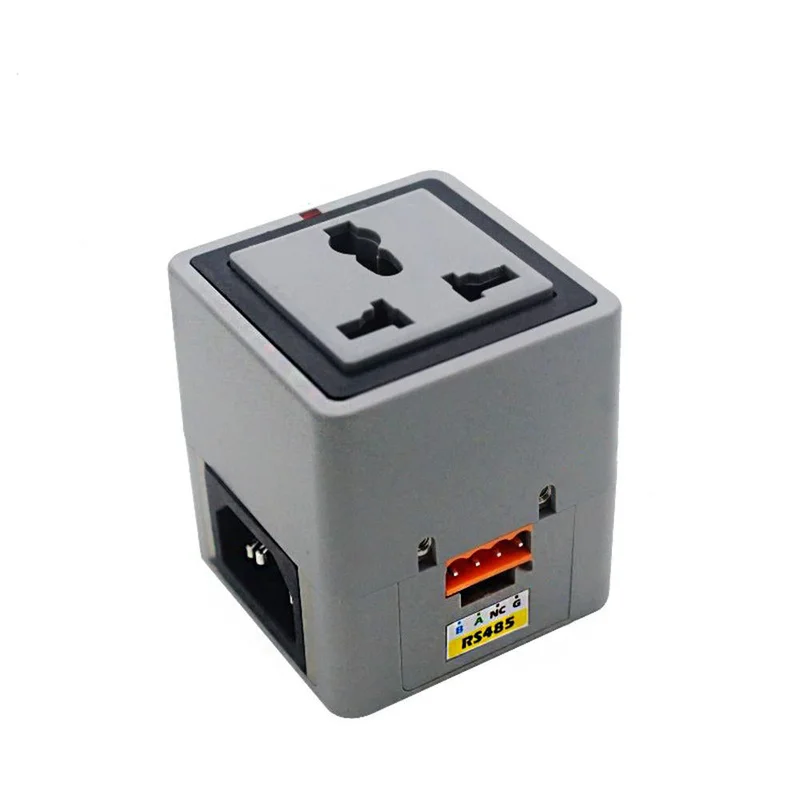

Deze AC-aansluiting is een upgrade van een standaard stopcontact, waarmee gebruikers het stopcontact kunnen aanpassen voor RS485-serie communicatie. Dit maakt het mogelijk om meerdere AC-stopcontacten aan te sluiten op dezelfde RS485-hoofdbus, ideaal voor industriële toepassingen.

• Het stopcontact bestaat uit twee delen. De basis is herkenbaar als BASE26, met een 3-pins inlaataansluiting voor stroomvoorziening.

• De bovenkant is waar de AC-stekker wordt aangesloten, en de relaisbesturing schakelt de stroom in en uit.

• Voor het aansluiten van meerdere AC-aansluitingen in serie, worden HT3.96-terminalconnectoren gebruikt.

Het onderste deel zet de wisselstroom van 220V om naar gelijkstroom van 5V om de microprocessor STM32F030F4 en RS485-communicatie van stroom te voorzien. Een rode LED-indicator geeft de status aan.

Producteigenschappen:

• RS485-uitgang
• Serieel communicatieprotocol: ModBUS-RTU
• Ondersteuning voor meerdere apparaten in serie
• Microprocessor: STM32F030F4
• Ingebouwde 4x M3 moer
• Bouw met BASE26
• Ingang: 100-240V
• Uitgang: 10A
• Power status-indicator

Gewicht en grootte:

• Afmetingen: 54 x 54 x 61 mm
• Gewicht: 130 g

Pakket inbegrepen:

• 1x AC-aansluiting

Toepassing:

• Slim AC-stopcontact met draadbediening via RS485

ACSocket Modbus RTU-protocol

Omschrijving:

• Communicatie via RS485, 1 bit startbit + 8 bit databit + 1 bit eindbit
• Baudsnelheid: 9600
• Apparaat-ID standaard ingesteld op AAH
• Adres 00H is het uitzendadres, de slaaf antwoordt niet

Instructie: (hexadecimaal) (Modbus RTU-formaat)

1. Schrijfspoel

De gastheer stuurt:

AA 05 00 00 FF 00 95 E1(gesloten spoel)

AA 05 00 00 00 00 D4 11(spoel los)
