AC lichtdimmermodule voor PWM-controller 1 kanaal 3.3V / 5V logica AC 50Hz 60Hz 220V 110V-Snelle verzending

Description

Voorzien van:

• De AC-dimmer is ontworpen om de wisselstroomspanning te regelen, met een vermogen tot 600V / 16A. Deze dimmer kan worden gebruikt voor lampen, verwarmingselementen, ventilatoren, pompen, luchtreinigers, enz.
• De dimmer is een populaire keuze voor smart home-systemen, waarmee de lichthelderheid soepel kan worden aangepast. De lamp gaat langzaam AAN of UIT, wat zorgt voor een comfortabele sfeer. De dimmer werkt het beste met gloeilampen en is minder stabiel met dimbare LED-lampen met lage helderheid, maar presteert goed met matige en hoge helderheid. Let op: gasontladingslampen ondersteunen geen dimfunctie.
• Het vermogensdeel van de dimmer is geïsoleerd van het besturingsdeel, om hoge stroomverstoringen naar de microcontroller te voorkomen.
• Het logische niveau is tolerant voor 5V en 3.3V, waardoor het kan worden aangesloten op microcontrollers met deze logica.
• De dimmer wordt bestuurd met de RBDdimmer.h-bibliotheek, die externe interrupts en proces-tijd interrupts gebruikt. Dit vereenvoudigt het schrijven van de code en biedt meer verwerkingstijd voor de hoofdcode, zodat meerdere dimmers vanaf één microcontroller kunnen worden aangestuurd.

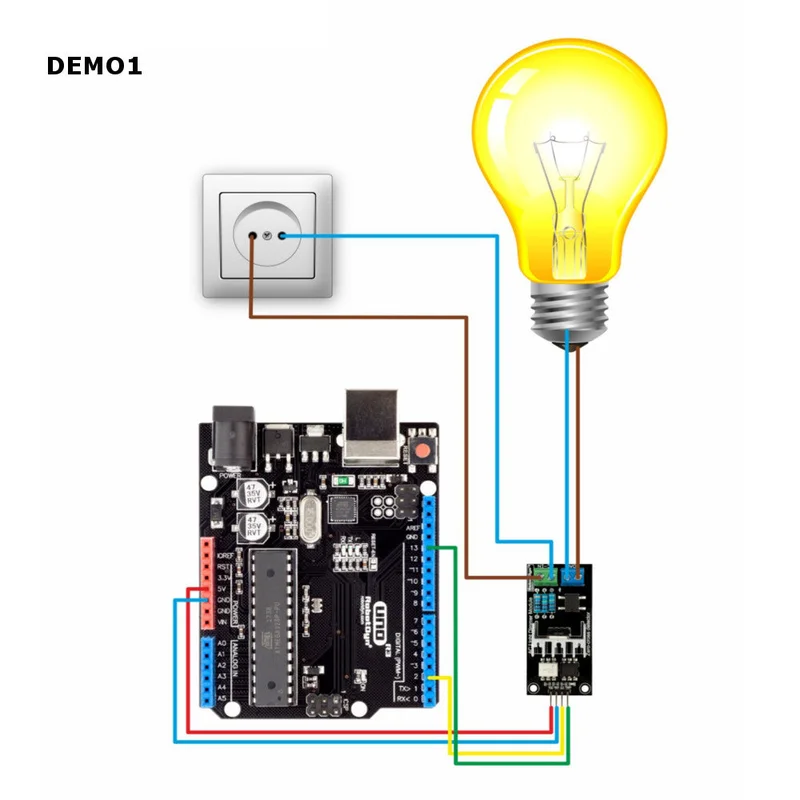

• De dimmer is verbonden met controllers via twee digitale pinnen: de eerste (nul) om de fase nul van AC te regelen, en de tweede (DIM / PSM) om de stroom te dimmen.
• Let op dat de nulverbinding moet worden aangesloten op de aangewezen microcontroller-pinnen, afhankelijk van het model (Uno, Nano, Leonardo, Mega), omdat deze verbonden zijn met microcontroller-interrupts.
• De RBDDimmer.h-bibliotheek en voorbeelden zijn beschikbaar in de “Documenten” of op GitHub.

Theorie:

Dimmen kan worden bereikt door Pulse Skip Modulation:

• Methode 1 – Een of meer cycli (sinusgolfsignaal) worden doorgegeven aan de belasting terwijl een of meerdere cycli worden geblokkeerd.
• Methode 2 – Gedeeltelijke overdracht van elke sinusgolf naar de belasting.
• Methode 3 – Genereren van een gemoduleerd sinussignaal met verschillende frequenties tot enkele honderden Hertz. Deze methode vereist gespecialiseerde krachtige wisselstroomgeneratoren met verschillende modulatie.

Methoden 1 en 2 zijn het gemakkelijkst uit te voeren met behulp van een dimmer en programmacode: in beide gevallen is er een circuit nodig dat de nuldoorgangen detecteert en een triac kan besturen.

Pakket bestaat uit:

• 1 x 1CH AC-dimmermodule
