Automatische spanningsregelaar met constante stroom 5A, step-up en step-down module DC 6-35V-Snelle verzending

Description

Invoering:

Deze krachtige automatische step-up en step-down module met constante stroomfunctie kan de spanning verhogen of verlagen. De ingangsspanning kan hoger of lager zijn dan de uitgangsspanning, terwijl de uitgangsspanning constant blijft. De automatische spanningsregeling heeft een constante stroomfunctie en kan worden ingesteld op hoge stroom, wat handig is voor het opladen van batterijen en andere toepassingen. Dankzij de ijzer-silicium-aluminium kerninductor biedt deze module een hoog rendement en lage warmteontwikkeling, met een boost-efficiëntie van 90% en een step-down-efficiëntie van 88%. De module ondersteunt een grote in- en uitgangsstroom van 5A en is voorzien van een groot koellichaam, schaal en deksel.

Kenmerkende parameters:

• Ingangsspanning: DC 6 – 35V
• Uitgangsspanning: DC 1.0 – 33V (Let op: deze module kan de uitgangsspanning verhogen of verlagen ten opzichte van de ingangsspanning)
• Instelbereik van constante stroom: 0,05 A – 5 A
• Conversie-efficiëntie: 90% (gemeten bij 12V invoer en 19V/2.5A uitgang; rendement is afhankelijk van de ingangsspanning en uitgangsspanning en -stroom)
• Maximale ingangsstroom: 7A (met een bepaalde marge voor langdurig gebruik)
• Maximale uitgangsstroom: 5A (met een bepaalde marge voor langdurig gebruik)
• Modulegrootte: 70x39x32 mm (lengte x breedte x hoogte)

Module instructies:

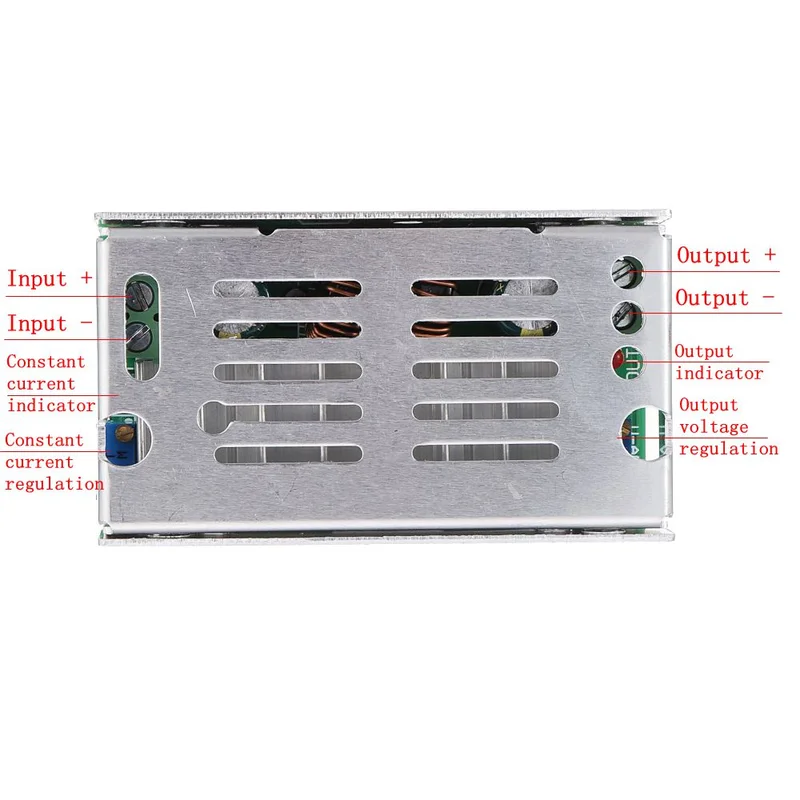

Sluit de voeding aan; de module werkt normaal en geeft de spanning weer. Verbind de uitgangsaansluiting met een multimeter om de spanning te meten. Draai aan de potentiometer om de uitgangsspanning op de gewenste waarde in te stellen. Stel de multimeter in op een maximale stroom van 10A; verbind de positieve pen met de positieve uitgang en de negatieve pen met de negatieve uitgang. Pas de potentiometer voor constante stroom aan om de gewenste uitgangsstroomwaarde in te stellen. De waarde die op de multimeter wordt weergegeven, is de constante stroomwaarde. Na deze aanpassingen werkt de belasting normaal.

Pakket bestaat uit:

• 1 x automatische spanningsregelaar met constante stroom
