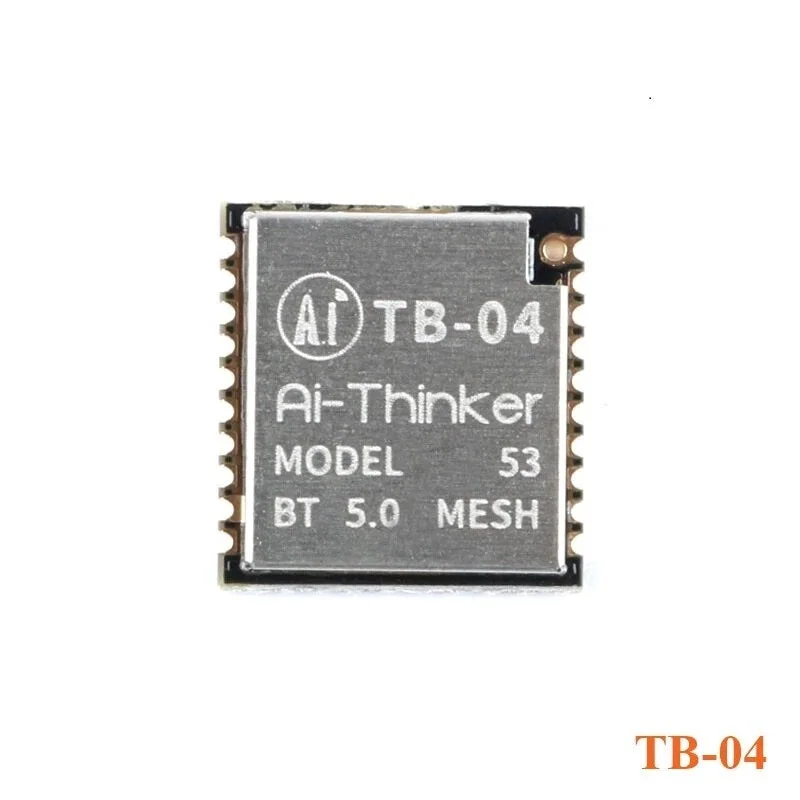

Beschrijving:Deze intelligente verlichtingsmodule is gebaseerd op de TLSR8250F512ES16-chip en is compatibel met Bluetooth 5.0 low-power Tmall Genie module ondersteunt directe bediening via Tmall Genie en biedt een Bluetooth mesh-netwerkfunctie. Dit maakt peer-to-peer netwerkcommunicatie mogelijk, waarbij Bluetooth-uitzendingen worden gebruikt voor communicatie, wat zorgt voor een snelle reactie bij meerdere apparaten. Het is voornamelijk bedoeld voor intelligente lichtregeling en voldoet aan de eisen van laag stroomverbruik, lage latentie en draadloze datacommunicatie op korte afstand.
Functies:1. 1 mm afstand SMD-20 pakket2. 6 PWM-uitgangen3. Antenne patch pad, gereserveerd antenne gat voor directe aansluiting van een lente antenne4. Instelbereik helderheid (duty cycle) 5-100%5. Fabrieksinstelling voor warme en koele kleur met een duty cycle van 50% elk6. PWM uitgangsfrequentie van 1 KHz7. Inclusief kleine nachtlichtfunctie8. Wandschakelaar voor schakelende kleurtemperatuurfunctie
Productparameters:Model: TB-04 AT-firmware/TB-04-Kit ontwikkelbord
Productgrootte: 12,2 x 13,0 x 2,3 (± 0,2) mm / 30 x 40 (± 0,2) mmDraadloze standaard: Bluetooth 5.0Frequentiebereik: 2400 ~ 2483,5 MHzMaximaal zendvermogen: maximaal 10 dBmOntvangsgevoeligheid: -93 dBm ± 2Ondersteuningsinterfaces: GPIO/PWM/SPI/ADCWerktemperatuur: -20 °C ~ 70 °COpslagomgeving: -40 °C ~ 125 °C, < 90% RHVoedingsbereik:Voedingsspanning: 2,7V ~ 3,6VVoedingsstroom: > 50 mA
Energieverbruik:Diepe slaapmodus: 0,8 µASlaapmodus: 1,8 µATX (10 dBm): 20,69 mATB-04-Kit ontwikkelbord: 4 mA
TB-04-Kit pinout functies:
| Nummer | PIN NAAM | Functies |
| 1 | MIER | Antenne pin |
| 2 | RST | Resetten |
| 3 | NC | Geen functiedefinitie |
| 4 | C4 | PWM2-uitgang/UART_CTS/PWMO omgekeerde uitgang/SARADC-ingang/GPIO PC4 |
| 5 | kl | PWMO-uitgang/I2C_SCK/PWM1 omgekeerde uitgang/GPIO PC1 |
| 6 | co | PWM4 omgekeerde uitgang/UART_RTS/I2C_SDA/GPIO PC0 |
| 7 | B7 | UART_RX/Low power input pin/SAR ADC input/SPI data output/GPIO PB7 |
| 8 | B6 | SPI-gegevensinvoer (I2C_SDA)/ PB6 |
| 9 | B5 | PWM5-uitgang/SARADC-ingang/GPIO PB5 |
| 10 | B4 | PWM4-uitgang/SARADC-ingang/GPIO PB4 |
| 11 | D2 | SPI-chipselectie (actief laag)/PWM3-uitgang/GPIO PD2 |
| 12 | D3 | PWM1 omgekeerde uitgang/UART_TX/GPIO PD3 |
| 13 | D4 | PWM2 omgekeerde uitgang/SWGPIO PD4 |
| 14 | D7 | SPI-klok/UART_TX/GPIO PD7 |
| 15 | Al | GPIO PA1 |
| 16 | sws | Enkeldraads slave/UART_RTS/GPIO PA7 |
| 17 | TXD | UART TX/GPIO PB1 |
| 18 | RXD | UART RX/GPIO PA0 |
| 19 | GND | Geaard |
| 20 | 3V3 | Voeding |
Pakket Inbegrepen:1 x TB-04-moduleOF1 x TB-04-Kit-ontwikkelbord1 x USB-kabel (optioneel)
