Description
Documenten:- Bedrijfsspanning: Voeding 1, DC 6-25V; Voeding 2, DC 5V- Bedrijfsstroom: Standby 11mA, Relais Open 45mA (bij DC 12V)- Bluetooth: V2.1 EDR, Klasse 2- Frequentie: 2,4 GHz-2,48 GHz ISM-band zonder licentie- Bedien het relais via een Android Bluetooth-app (we bieden een Bluetooth-app, maar je kunt ook je eigen app gebruiken). Het relais kan ook worden geactiveerd door een extern pulssignaal.- Ondersteunde commando’s: Momentary, Zelfblokkerend, Open, Close- Externe trigger-ingang met opto-geïsoleerde schakelaar en lage pulsingangen.- Afmetingen (inclusief behuizing): 81 x 50 x 32 mm- Maximale belasting relais: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

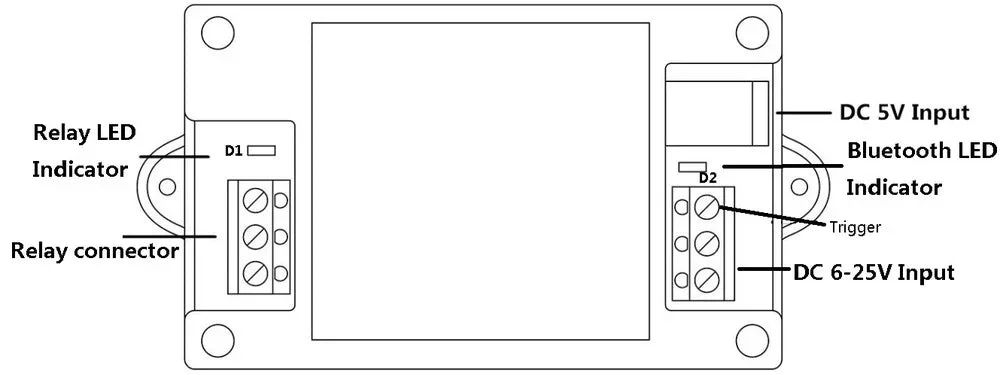

Bluetooth relais handleiding:
NEE: Normaal open contact
COM: Algemeen contact
NC: Normaal gesloten contact
Momentary: Ingang “A0” van de mobiele terminal, het relais is “open” en sluit na een vertraging van 1 seconde.
Zelfblokkerend: Ingang “A1”, het relais is “Open”, invoer “A1”, het relais is “Sluiten”, enzovoort.
Open: GEEN verbinding COM, NC verbreken COM.
Sluiten: GEEN verbinding COM, NC-verbinding COM.
Externe trigger: lage pulsactivering, pulsbreedte groter dan 200 milliseconden.
Twee besturingsmethoden: extern triggersignaal en Command Control, voor flexibele en diverse besturing.
Commando’s:
|
Commando’s |
Kenmerken |
Beschrijving |
|
A0 |
Momentary |
Mobiele terminalingang “A0”, het relais is “open” en sluit na 1 seconde. |
|
A1 |
Zelfblokkerend |
Ingang “A1”, het relais is “Open”, invoer “A1”, het relais is “Sluiten”, enzovoort. |
|
A2 |
Open |
GEEN verbinding COM, NC verbreken COM. |
|
A3 |
Dichtbij |
GEEN verbinding COM, NC-verbinding COM. |
|
A4 |
Open |
GEEN verbinding COM, NC verbreken COM. |
Bluetooth APP-instructies:
Toegangswachtwoord: 1234
Bluetooth-baudrate: 9600 BPS
Typische toepassingen:- Verlichtingssysteem voor thuis- Afstandsbediening van schakelaars- Op afstand vergrendelen- Slimme woning / Huisautomatisering- DC 12V LED verlichting- Fluorescerende lampen- Telefoon APP- 12V gelijkstroommotoren- Automotive elektronica- PLC- Industriële automatisering en controle
Voeding instructies:
1. Voeding is DC 6-25V, “LOAD” ook DC 6-25V circuit, zie bedradingsschema.
“LOAD” kan LED-verlichting, ventilatoren, motoren en andere DC 6-25V-apparatuur zijn.
2. Voeding is DC 6-25V, “LOAD” is DC 1-48V of AC 85-265V circuit, zie bedradingsschema.
“LOAD” kan LED-verlichting, ventilatoren, motoren en andere DC 1-48V of AC 85-265V-apparatuur zijn.
3. Voeding is DC 5V, “LOAD” is DC 1-48V of AC 85-265V circuit, zie bedradingsschema.
“LOAD” kan LED-verlichting, ventilatoren, motoren en andere DC 1-48V of AC 85-265V-apparatuur zijn.
Inbegrepen pakket:1 x DC 5V-25V 1-kanaals Bluetooth-relaismodule
