Beschrijving:

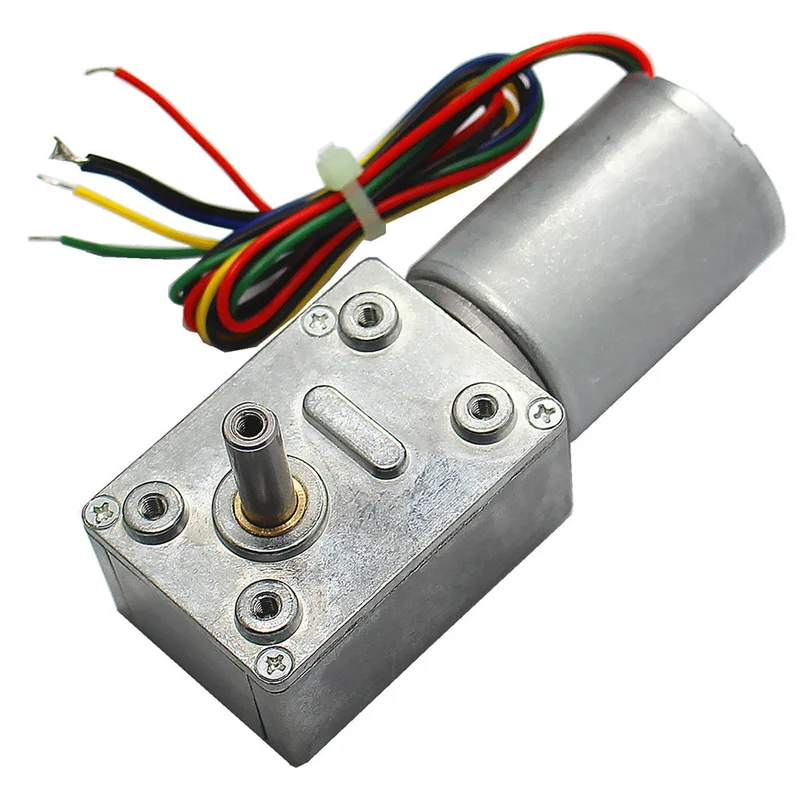

Borstelloze reductiemotor met wormreductie, geschikt voor DC 12V en 24V toepassingen.
Specificaties:
| Type | Nominale spanning | Max. ingangsvermogen | Verhouding | Geen lading | Beoordeeld | Blokkeren | |||||
| A | DC 12.0V | 9.5W | 1:158 | ≤280mA | 38rpm | 1.3N.m | 30rpm | ≤0.7A | ≤3.0A | ||
| B | DC 24.0V | 25W | 1:158 | ≤350mA | 75rpm | 2N.m | 60rpm | ≤1.2A | Notitie 1. |
Notities:
1. De blokkeerstroom mag de limietstroom van de MOS-buis niet overschrijden. Zorg ervoor dat de stroom minder is dan 2,5A.
2. De tandwielcapaciteit is maximaal 3N.m momentane belasting. Gebruik de motor voor lange termijn binnen 2N.m en vermijd frequente blokkering of starten.
Motor aansluitingen:
| Nummer | Signaal | I/O | Specificaties | Notitie |
| 1 | Vm (rode draad) | IN | 12V ± 10% | Voeding |
| 2 | FG (groene draad) | UIT | 6,0V max. | Hall-signaal pulsuitgangen |
| 3 | CW / CCW-besturing (gele draad) | IN | 0V/ 5V | Hoog-motor CCW, Laag-motor CW |
| 4 | GND (zwarte draad) | UIT | Aarding | Aarding |
| 5 | PWM Regeling (blauwe draad) | IN | 0V / 5V 10K-30K | Hoog-motor UIT, Laag-motor AAN |
Kenmerken:
– Twee soorten om aan verschillende behoeften te voldoen;
– Wormwiel en wormrempelmechanisme.
Pakket inbegrepen:
1 x DC borstelloze wormreductiemotor
