Invoering:

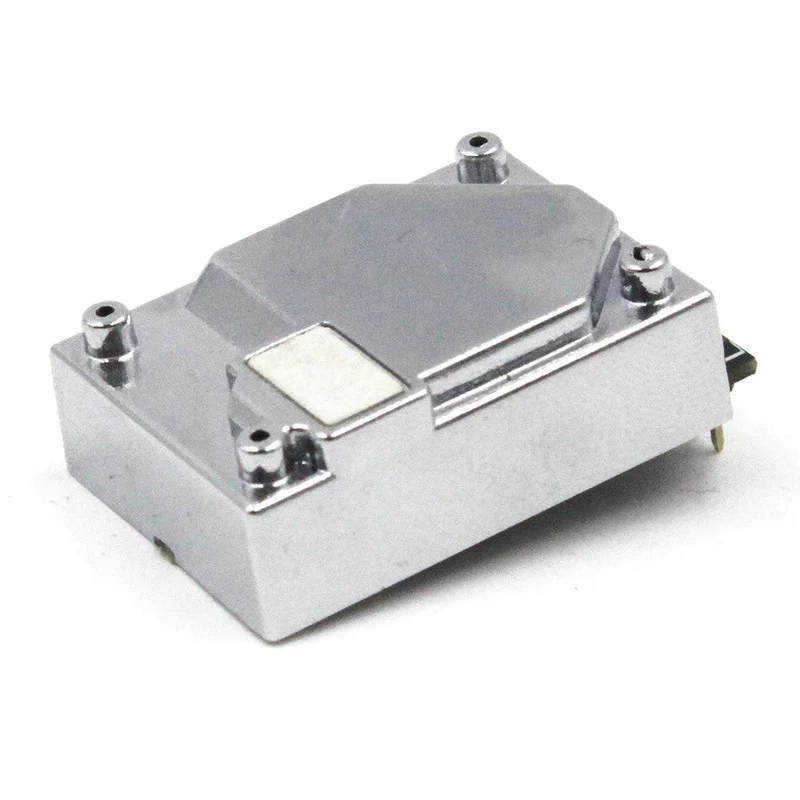

Deze digitale CO2-concentratiesensor is gebaseerd op het principe van niet-dispersieve infraroodabsorptie. De sensor meet continu de concentratie van koolstofdioxide in de lucht per volume-eenheid en geeft deze informatie door via een universele digitale interface.
De sensor kan worden geïntegreerd in verschillende omgevingsmonitoringssystemen, waardoor tijdige en nauwkeurige gegevens over de CO2-concentratie beschikbaar komen.
Werkend principe:
De sensor maakt gebruik van niet-dispersieve infraroodabsorptie en heeft een enkele gaskamer met twee kanalen. Deze kanalen meten de lichtintensiteit van infraroodlicht dat op de sensor valt bij twee verschillende golflengtes. Op basis van de absorptie van het licht door koolstofdioxide berekent de sensor de werkelijke concentratie van CO2 in de lucht.
Definitie digitale interface:
| P1N1 | VCC | Voeding (+ 5V) |
| PIN2 | GND | Negatieve voeding |
| PIN3 | TXD | Seriële ontvanger Pin / TTL niveau @ 3.3V |
| PIN4 | RXD | |
| PIN5 | RESET | Module reset signaal / TTL niveau @ 3,3V, lage reset |
| PIN6 | NC | NC |
| PIN7 | NC | NC |
| Parameter | Inhoudsopgave | Eenheid |
| Effectief bereik | 400 – 3000 | ppm |
| Maximaal bereik | 400 – 5000 | ppm |
| Resolutie | 1 | ppm |
| Precisie | ± (50ppm + 5% FS) | |
| Enkele reactietijd | < 3 | Seconden |
| Uitgebreide reactietijd | ≥ 25 | Seconden |
| Voedingsspanning | Typ: 5,0 Min: 4,5 Max: 5,5 | Volt (V) |
| Werkende stroom | Piek 400 gemiddeld 40 | Milliamper (mA) |
| Stand-by stroom | <= 200 | Microamp (μA) |
| Gegevensinterface niveau | L < 0,8 @ 3,3, H > 2,7 @ 3,3 | Volt (V) |
| Werktemperatuur | 0 – 50 | Celsius (°C) |
| Luchtvochtigheid | 0 – 85% niet-condenserend | |
| Bewaar temperatuur | -40 – 85 °C | Celsius (°C) |
| Gemiddelde tijd tussen fouten | ≥ 3 | Jaar (Y) |
| Pinafstand | 2 | Millimeter (mm) |
