DC-DC naar AC pure sinusomvormer met SPWM boost driver board en LCD-Snelle verzending

Description

Invoering:
De EG8010 is een digitale chip voor een pure sinusomvormer, die gebruikmaakt van een eigen dode tijdcontrole. Deze chip is ontworpen voor zowel een tweetraps DC-DC-AC omzettingsstructuur als een eentraps DC-AC stroomfrequentietransformator Boost-architectuur. Met een externe 12MHz kristaloscillator bereikt deze chip hoge precisie en heeft het een zeer lage harmonische vervorming. Het ondersteunt zowel 50Hz als 60Hz pure sinusomvormer functionaliteit. De chip maakt gebruik van CMOS-technologie en integreert een SPWM-sinusgenerator, dode tijdcontrolecircuit, vermenigvuldigingsfactor, softstartcircuit, beveiligingscircuit, RS232 seriële communicatie-interface en een seriële LCD-driver module (1602).

Kenmerken:

• 5V enkele voeding
• Vier soorten pure sinusgolf frequentie-uitgang: 50 Hz, 60 Hz, 0-100 Hz (instelbaar), 0-400 Hz (instelbaar)
• Unipolaire en bipolaire modulatie
• Deadband controle met vier instelbare dode tijden: 300nS, 500nS, 1.0uS, 1.5uS
• Externe 12MHz kristaloscillator
• PWM draaggolffrequentie van 23,4 KHz
• Bescherming tegen overspanning, onderspanning, overstroom en oververhitting
• Soft-start modus met een responstijd van 1 seconde
• Seriële communicatie voor het instellen van uitgangsspanning, frequentie en andere externe parameters
• Externe seriële poort voor 128 * 32 LCD module (1602) die spanning, frequentie, temperatuur en elektrische stroom van de omvormer weergeeft

Toepassingen:

• Eenfasige pure sinusomvormer
• PV omvormer
• Omvormer voor windenergie
• Ononderbroken stroomvoorziening (UPS) systeem
• Digitaal generatorsysteem
• IF power
• Eenfasige motortoerentalregelaar
• Sinusdimmer
• Sinusgolfregelaar
• Sinusgolfgenerator

LCD beschrijving:
Opmerking: De LCD bevat geen kabel. Bij gebruik van het LCD-scherm moeten de EGS002-stuurkaart en de LCD-kabel een afgeschermde kabel gebruiken, anders kan de werking van de aandrijfplaat ernstig verstoord worden door hoge spanning en hoge stroom.

Pakket bestaat uit:

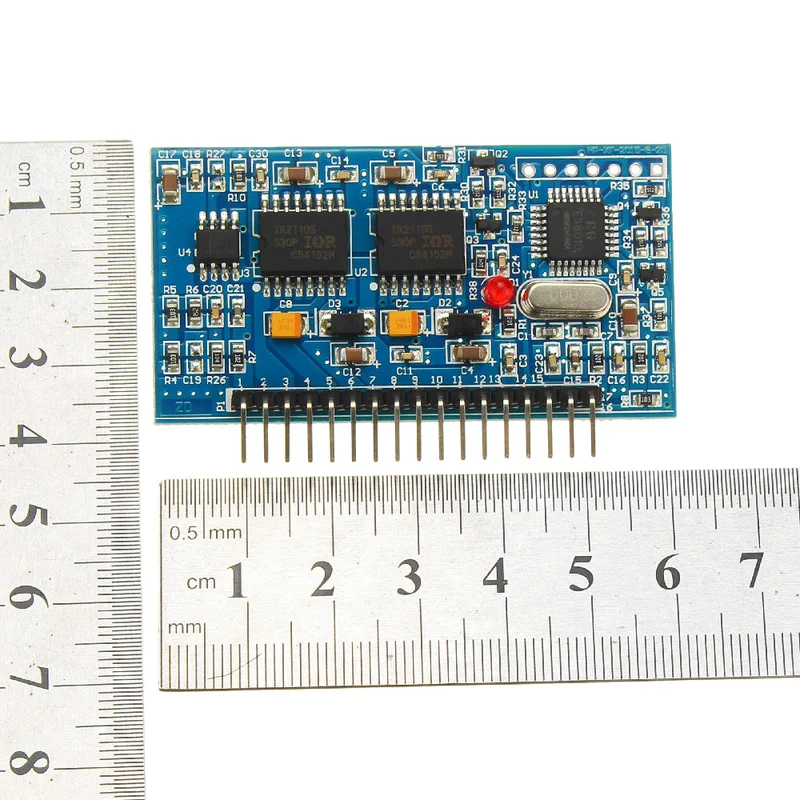

• 1 x stuurkaart voor pure sinusomvormer
• 1 x LCD
• 1 x kabel
