Beschrijving:

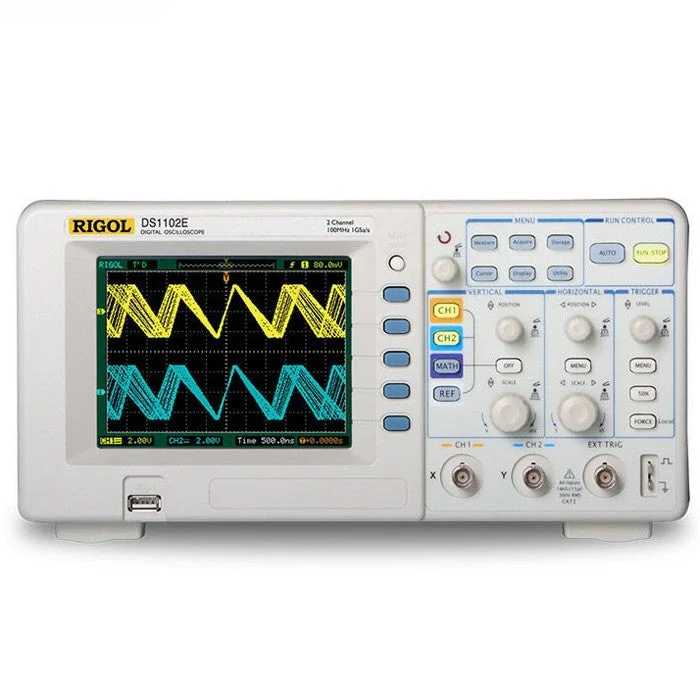

Deze digitale oscilloscoop uit de DS1000E-serie biedt hoge prestaties tegen een economische prijs. Ideaal voor gebruik in onderwijs, training, productie en onderzoek en ontwikkeling.
Toepassingen:
- Testen van elektronische circuits.
- Functionele tests van circuits.
- Verificatie van logische relaties tussen signalen.
- Testen van gemengde signalen.
- Onderwijs en training.
Kenmerken:
- Dubbele analoge kanalen en 16-kanaals logische analyzer, met een maximale bandbreedte van 100MHz, een maximale real-time sample rate van 1GSa/s (en 500MSa/s bij dubbele kanalen) en een maximale equivalente sample rate van 25GSa/s.
- 5,6 inch TFT LCD met 64k kleuren voor heldere en levendige golfvormweergave.
- Verschillende meetmodi: Edge, Pulse Width, Video, Slope, Alternate, Pattern en Duration.
- Unieke instelbare gevoeligheid voor verschillende toepassingen.
- Meet 20 soorten golfparameters en volgt automatisch metingen via de cursor.
- Golfvorm opname- en afspeelfunctie.
- Fijne vertraagde scanfunctie.
- Ingebouwde FFT-functie met praktische digitale filters.
- Pass/Fail detectiefunctie voor het genereren van testresultaten.
- Wiskundige bewerkingen beschikbaar voor meerdere golven.
- Krachtige PC-software UltraScope.
- Standaard configuratie-interface: USB-apparaat, USB-host, RS-232 en ondersteuning voor U-schijf opslag en PictBridge printstandaarden.
- Nieuwe functie voor toetsvergrendeling voor industriële productie.
- Ondersteuning voor afstandsbediening.
- Gebruiksvriendelijk ontwerp.
- Ingebouwd helpmenu voor gemakkelijke toegang tot informatie.
- Meertalige gebruikersinterface, ondersteuning voor Chinese en Engelse invoer.
- Ondersteuning voor opslag op U-schijf en lokale bestanden.
- Instelbare golfvormintensiteit.
- Automatische weergave van een signaal met de AUTO-functie.
- Pop-upmenu voor eenvoudige navigatie.
Specificaties:
| Model | DS1102E |
| Bandbreedte | 100 MHz |
| Kanalen | Dubbele kanalen + extern |
| Real-time sample rate | 1 GSa/s (enkel kanaal), 500 MSa/s (dubbele kanalen) |
| Equivalent-time sample rate | 25 GSa/s |
| Stijgtijd | 3,5 ns |
| Geheugendiepte | 2Mpts |
| Tijdbasisbereik | 2 ns/div tot 50 s/div |
| Modi | Edge, Video, Pulse Width, Slope, Alternate |
| Verticale resolutie | 8 bits |
| Verticale gevoeligheid | 2 mV/div tot 10 V/div |
| Maximale invoerspanning | Alle ingangen 1MΩ 15pF 300V RMS CAT |
| Ingangskoppeling | DC, AC, GND |
| Rolbereik | 500 ms/div tot 50 s/div |
| Cursormetingen | Handmatig, Track en Automatische meetmodi |
| Wiskunde | +, -, x, FFT |
| Interne opslag | 10 golfvormen en 10 instellingen |
| USB-opslag | BMP, CSV, golfvormen en instellingen |
| Connectiviteit | USB-apparaat, USB-host, RS-232, P/F-uitgang |
| Display | 5,6″ TFT (64k, kleur LCD), 320 × 234 resolutie |
| Voeding | AC: 100 ~ 240 VAC RMS, 45 ~ 440 Hz, CAT II, 50 VA Max |
In de verpakking:
- 1 x Digitale oscilloscoop DS1102E
- 2 x Probes
- 1 x USB-kabel
- 1 x Voedingskabel
- 1 x Gebruikershandleiding
