DIY digitale oscilloscoop kit-Snelle verzending

Description

Kenmerken:

• De kit maakt gebruik van een ARM Cortex-M3 processor (STM32F103C8) en bevat een 2,4-inch kleur TFT-display dat kan worden gebruikt als ARM testontwikkelbord.
• Voor gevorderde gebruikers is het mogelijk om secundaire ontwikkeling uit te voeren op basis van de kit, bijvoorbeeld om het om te bouwen tot een millivoltmeter of datalogger (technische ondersteuning wordt niet geleverd).
• De schakeling is eenvoudig en de kit is voordelig.

Beschrijving:

• PCB-afmetingen: 117 x 76 mm
• Schermgrootte: 52 x 40 mm
• Voedingsspanning: DC 9V

Specificaties:

• Maximale real-time bemonsteringssnelheid: 1 Msps
• Nauwkeurigheid: 12 Bit
• Bemonsteringsbuffer diepte: 1024 bytes
• Analoge bandbreedte: 0 – 200 KHz
• Verticale gevoeligheid: 10 mV / Div – 5 V / Div (1-2-5 progressieve manier)
• Verstelbare verticale verschuiving, met instructies
• Ingangsimpedantie: 1 MΩ
• Maximale ingangsvoltage: 50 Vpp (1:1 probe), 400 Vpp (10:1 probe)
• Koppelingsmodi: DC / AC / GND
• Horizontale tijdschaal bereik: 10 μs / Div – 50 s / Div (1-2-5 progressieve manier)
• Automatische, reguliere en one-shot modus, eenvoudig om momentane golfvormen vast te leggen
• Beschikbare stijgende of dalende rand trigger
• Verstelbare triggerniveau positie, met instructies
• Observeerbare vorige trigger golfvorm (negatieve vertraging)
• Kan op elk moment de golfvormweergave bevriezen (HOLD functie)
• Inclusief 1 Hz / 3.3 V vierkante golf test signaal.

Opmerking:

Dit is een DIY-kit, basiskennis van elektronica en vaardigheden zijn vereist. Vanwege verschillende niveaus van vaardigheden en technische kennis kunnen we niet garanderen dat iedereen succesvol kan DIY’en, maar we doen ons best voor de klantenservice.

Hier is de Engelse handleiding, lees deze zorgvuldig door voordat je met de kit aan de slag gaat.

In de verpakking:

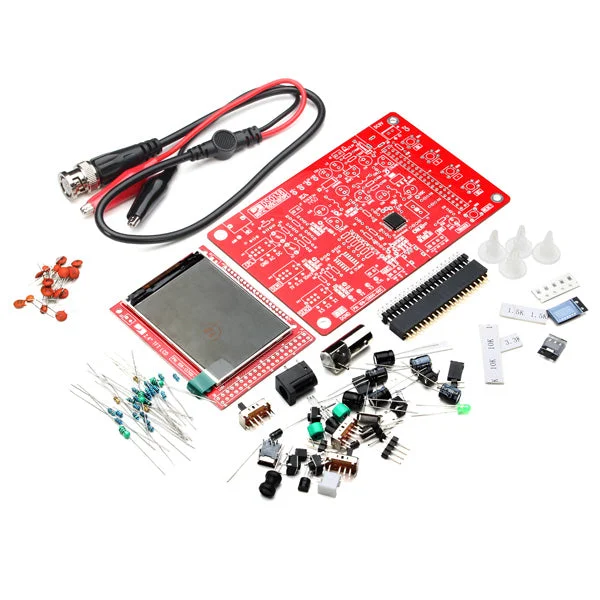

• 1 x DIY digitale oscilloscoop kit
