Description
Installatie-instructies: Klik hier om te openen

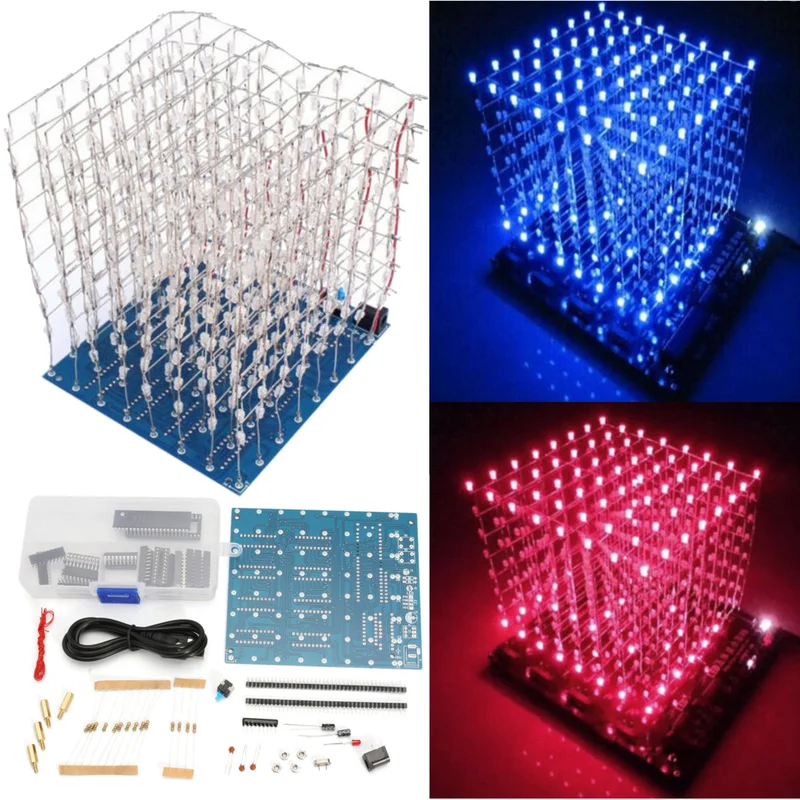

Deze 3D LED-kubus van 8x8x8 is een doe-het-zelf kit. De gebruiker dient zelf te solderen en te installeren.
De 3D8 is een all-in-one kunstwerk dat gebruikmaakt van elektronische technologie. Het is zowel praktisch als kosteneffectief. Deze kit is niet alleen geschikt voor decoratie, maar helpt ook om meer professionele kennis over elektronica op te doen. Je kunt verschillende prachtige effecten creëren.
Specificaties:
Voedingsspanning: 4,5 – 5,5V
PCB-formaat: ongeveer 11,1 x 12,7 cm
Gewicht: ongeveer 233 g
Dynamische 3D-effecten:
- Piramide
- Regen grafisch effect
- Springen grafisch effect
- Roterend grafisch effect
- Vierkante beweging effect
- Vierkant lichtbewegings effect
- Lamp standaard rollover effect
- Vierkant vergroot en krimp effect
- Achterlicht
- Driedimensionaal grafisch rotatie-effect Driehoek
- Artikel lamp loopt effect
- PulI-scherm grafisch effect
- Snel en langzaam weergeven
- De werkelijke kleur van het item kan enigszins verschillen van de afbeeldingen op de website, veroorzaakt door verschillende factoren zoals de helderheid van uw monitor en de lichtsterkte.
- Houd rekening met een kleine afwijking in de meetgegevens.
- Houd rekening met een foutmarge van 1-3 cm.
| NEE. | Onderdeel | Aantal | Parameter | Aantal stuks |
| 1 | PCB printplaat | 1 | ||
| 2 | Blauwlicht LED | 3mm | 512 | |
| 3 | 1 * 40P Ronde vrouwelijke pin | 2 | ||
| 4 | DIP-20 IC-socket | U1-U8 | 8 | |
| 5 | 74HC573 | U1-U8 | DIP-20 | 8 |
| 6 | USB naar DC005 kabel | 1 | ||
| 7 | DC005-aansluiting | 1 | ||
| 8 | DIP-1 SIC-socket | U9 | 1 | |
| 9 | ULN2803 | U9 | DIP-18 | 1 |
| 10 | DIP-40 IC-socket | U10 | 1 | |
| 11 | STC12C5A60S2 (met code) | U10 | DIP-40 | 1 |
| 12 | A09-103 Weerstand | J1 | 10K ohm | 1 |
| 13 | 8 * 8 Zelfsluitende push-schakelaar | S1 | 1 | |
| 14 | Elektrolytische condensator | C1, C4 | 10UF 25V | 2 |
| 15 | Kristal Oscillator | 496.952 | 12Mhz | 1 |
| 16 | Keramische Condensator | C2, C3 | 22PF | 2 |
| 17 | Weerstand | R3-R10 | 470 ohm | 8 |
| 18 | Weerstand | R1, R2 | 4.7K ohm | 2 |
| 19 | Rode LED | D1 | 3mm | |
| 20 | 0.8 enkele geleider | 1 |
Afbeeldingen:
