Description

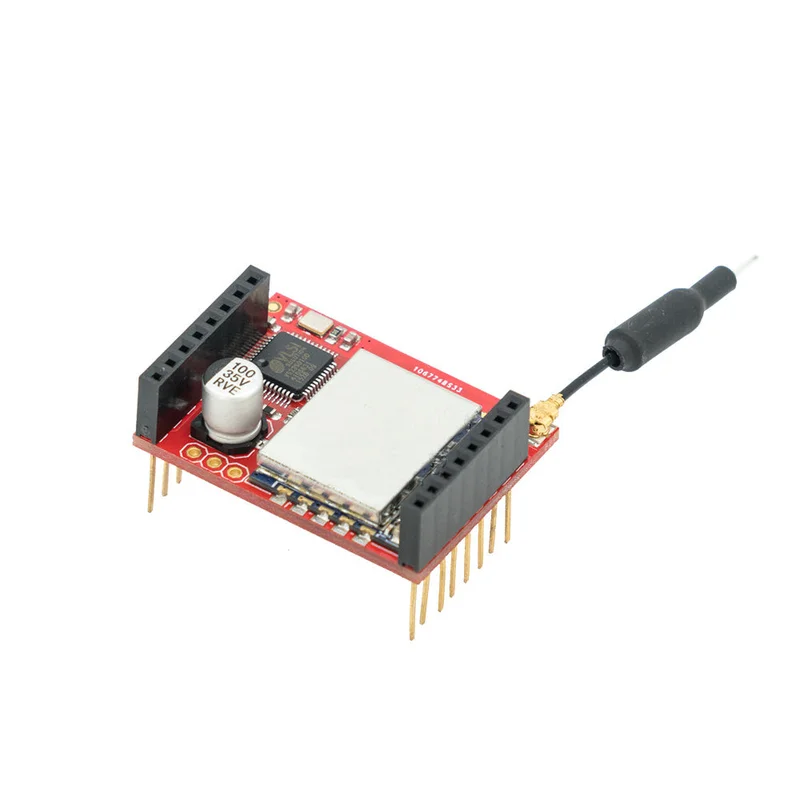

Voorzien zijn van:Deze draadloze videotransmissie-uitbreidingskaart biedt uw OpenMV Cam de mogelijkheid om draadloos video met hoge snelheid over een groot bereik te verzenden. Het systeem maakt gebruik van een SPI-naar-NSTC-chip in combinatie met een 5,8 GHz analoge uitzendchip. De installatie is eenvoudig en vereist alleen het aanroepen van de functies init() en display() om de framebuffer in te :Deze kaart is ideaal voor gebruik met drones, waarbij u video naar een FPV-scherm wilt verzenden. Zorg ervoor dat u een display heeft dat 5,8 GHz analoge NSTC-video kan weergeven.
Opmerkingen:De kaart ondersteunt alleen NTSC-video (geen PAL). De analoge video-uitgang is toegankelijk via de drie aansluitingen aan de voorkant van het bord (video / VIN / GND).
Deze kaart moet worden gebruikt meteen 5.8G NTSC ontvanger/display horloge (Product ID: 1609561)
Specificaties:
Draadloze frequentie: 5.8GDraadloze dekking: 100 meter buitenshuisStandaard kanaal: E8Antennewinstelling: 2.0dBiVideoformaat: NTSCDraadloos zendvermogen: 25 mWOptionele kanalen: 8 (E1-E8)Antennelengte: 4 cmGewicht: 8 gramAfmetingen: 27 x 35 x 20 mm (lengte x breedte x hoogte)
Schematisch:Draadloos tv-schildschema (.pdf)Eagle Schematische voorstelling (.sch)Eagle Bord (.brd)VS23S010 GegevensbladVS23-gidsMM213TL
Pakket bestaat uit:
1 x draadloos tv-schild
