Description

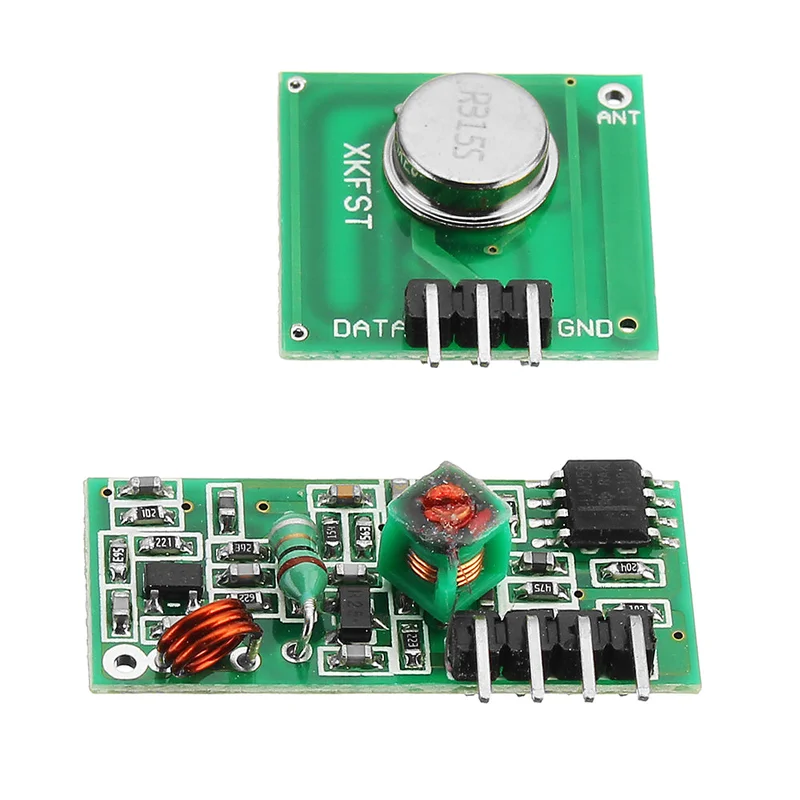

Zender module

Specificaties:

• Werkspanning: 3V ~ 12V
• Werkstroom: 20mA ~ 28mA
• Standby stroom: 0mA
• Werkfrequentie: 315 MHz
• Zenderafstand: > 500m (gevoeligheid kan hoger zijn dan -103dBm indien in open veld)
• Uitgangsvermogen: 16dBm (40mW)
• Zender snelheid: < 10Kbps
• Modulatie modus: OOK (AM)
• Werktemperatuur: -10 °C ~ +70 °C
• Afmetingen: 19 x 19 x 8 mm

Kenmerken:

• Stabiele prestaties
• Breder bereik van de werkspanning

Pins:

• PIN1 ATAD: data invoer
• PIN2 VCC: voeding +
• PIN3 GND: voeding –

Toepassingen:

• Draadloos belsysteem
• Inbraakalarm
• Draadloze dataoverdracht
• Geautomatiseerd data-acquisitiesysteem

Ontvanger Module (5V superregeneratie)

Specificaties:

• Werkspanning: DC 5V
• Werkstroom: 4mA
• Modulatie modus: OOK (AM)
• Werktemperatuur: -10 °C ~ +70 °C
• Ontvanggevoeligheid: -110dB
• Werkfrequentie: 315 MHz
• Afmetingen: 30 x 14 x 7 mm

Kenmerken:

• Gebruik van LC-oscillerende schakeling voor versterking
• Output datasignaal is TTL-niveau
• Direct aan te sluiten op de decoder

Pins:

• PIN1 ANT: antenne
• PIN2 VCC: voeding +
• PIN3 / 4 DATA: data output
• PIN5 GND: voeding –

Toepassingen:

• Draadloze afstandsbediening schakelaar
• Afstandsbediening
• Dataoverdracht
• Afstandsbediening speelgoed
• Anti-diefstal alarm

Opmerking:

De antenne heeft een grote invloed op de ontvangst van de module. De beste antennegolflengte is 1/4, meestal gebruik je 50 Ohm enkele draad. De antennelengte voor 315 MHz is ongeveer 23 cm. Ook de positie van de antenne beïnvloedt de ontvangst; houd de antenne zo ver mogelijk weg van schilden, hogedruk- en storingsbronnen.

Pakket bevat:

• 10 x 315 MHz RF draadloze ontvanger module
• 10 x 315 MHz RF draadloze zender module
