Eenvoudige spectrumanalysator met volgbron-Snelle verzending

Description

Kenmerken:

• Model: JTGP-1033 Simple Spectrum (met Trace Generator), Versie V2.0
• Type: RF-frequentiedomeinanalysetool
• Interface: USB
• Voeding: USB
• Standby-stroom: ≤100mA
• Veegstroom: ≤350mA
• Sweep-bandbreedte: 33 MHz – 4400 MHz
• Open volgbron Uitgangsbandbreedte: 33 MHz – 3000 MHz
• Sweepstap: ≥33-68,75 mHz / 125 Hz, 68,75-137,5 mHz / 250 Hz, 137,5-275 mHz / 500 Hz, 275-550 mHz / 1 kHz, 550 ~ 1100 mHz / 2 kHz, 1100 ~ 2200 mHz / 4 kHz, 2200 ~ 4400 mHz / 8 kHz
• Sweepfrequentie: ≥800 spots/seconde
• Sweep Dynamisch Logaritmisch Verhouding: > 50dB
• Ingangsdetectie: 10 dBm
• Software aan computerzijde: NWT4.11.09 Edition
• Compatibele besturingssystemen: WinXP, Win732, Win764 (Sommige installaties van Win10 kunnen compatibiliteitsproblemen hebben)
• Toepassing: RF-circuit Twee-poorts netwerk Analyse van frequentie- en amplitudekarakteristieken

Geschikt voor radiofanaten en studenten.

Opmerking:Vanwege de aanwezigheid van twee hoogfrequente oscillatoren op de printplaat, kan er interferentie optreden wanneer ze gelijktijdig werken. Het is aan te raden om een metalen behuizing te gebruiken voor betere afscherming.

Vriendschappelijke herinnering:Voor nieuwsgierige amateurs die graag experimenteren, kunnen andere veegmachines een betere keuze zijn. Dit instrument is essentieel voor het begrijpen van complexe applicaties en het ontwerpen van materialen.

Kernonderdelen:

• STM32F103: microcontroller met ingebouwde CAN 2.0-controller
• ADF4351: VCO + PLL + hoge snelheid bistabiele circuits
• IAM81008: mixerchip tot 5 GHz
• AD8307: Logaritmische detectorversterker voor vermogensmeting
• CH340G: USB naar TTL-chip

Werkingsprincipe:De spectrumanalysator produceert niet alleen fundamentele golven, maar ook boventonen. Door het meten van het signaal met de lokale oscillator worden verschillende frequenties verkregen, die vervolgens worden gefilterd voor detectie van frequentie en amplitude.

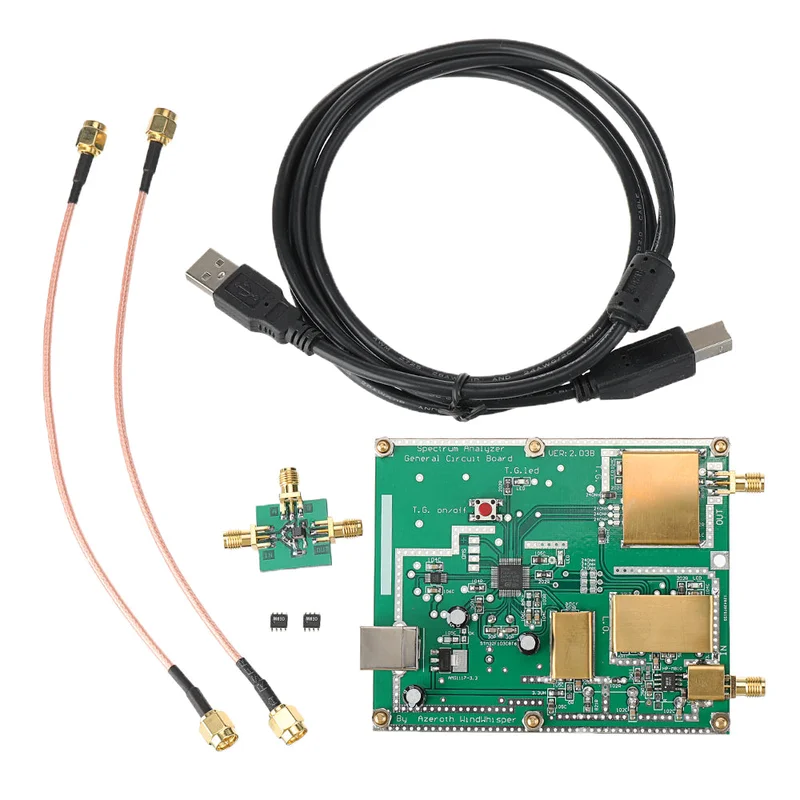

Pakket bevat:

• 1 x eenvoudige spectrumanalysator
