Einsy Rambo 1.1b moederbord voor 3D-printer met TMC2130 stappendrivers-Snelle verzending

Description

Beschrijving:
Einsy Rambo 1.1b moederbord voor Reprap Prusa i3 MK3, uitgerust met 4 Trinamic TMC2130 stappendrivers en SPI-besturing, en 4 Mosfet-geschakelde :

• Logica:
• Compatibel met MEGA-compatibele Atmega2560- en Atmega32u2-processors, ondersteunt alle RAMPS-klasse firmware.
• Kristallen voor zowel USB als MCU (timing nauwkeurig tot 10 ppm).
• 3 thermistoraansluitingen + een extra thermistorcircuit op ZProbe.
• Motorstuurprogramma’s:
• 4 Trinamic TMC2130 1/256e microstep-motorstuurprogramma’s (2 connectoren op Z voor Prusa Mendel en andere dual Z-printerontwerpen).
• SPI-regeling van stepper-stroom in plaats van PWM.
• Microstep-modus geconfigureerd door MCU via firmware (SPI, geen jumpers vereist).
• PWM DC-uitgangen voor extruders, ventilatoren, enz.
• 4 uitgangen (1 voor extruder, 1 voor bed, 2 voor laag vermogen zoals ventilatoren).
• Lage weerstand mosfets voor een koele werking.
• Indicator LED voor elk kanaal.
• Ventilatoren hebben een 3-pins ventilatorkoppeling.
• Ventilatoren hebben een stroombron van 5V in plaats van 12-24V.
• Vermogen:
• 2 voedingsrails.
• Verwarmd bed, 15A 12-24V (15A speciale zekering).
• Primaire kracht 10A 12-24V: Motoren, logica en ventilatoren (speciale zekering 5A) + Extruder (speciale zekering 5A).
• Ingebouwde SMPS voor generatie van 5V vanaf de rails van motoren, logica en ventilatoren.
• Biedt 5V voeding voor ventilatoren.
• Connectoren:
• 4-pins motor, Z-probe plug – Molex 5057-9404.
• 3-pins ventilatorplug – Molex 5057-9403.
• 2-pins thermistor, mechanische eindstop plug – Molex 5057-9402.

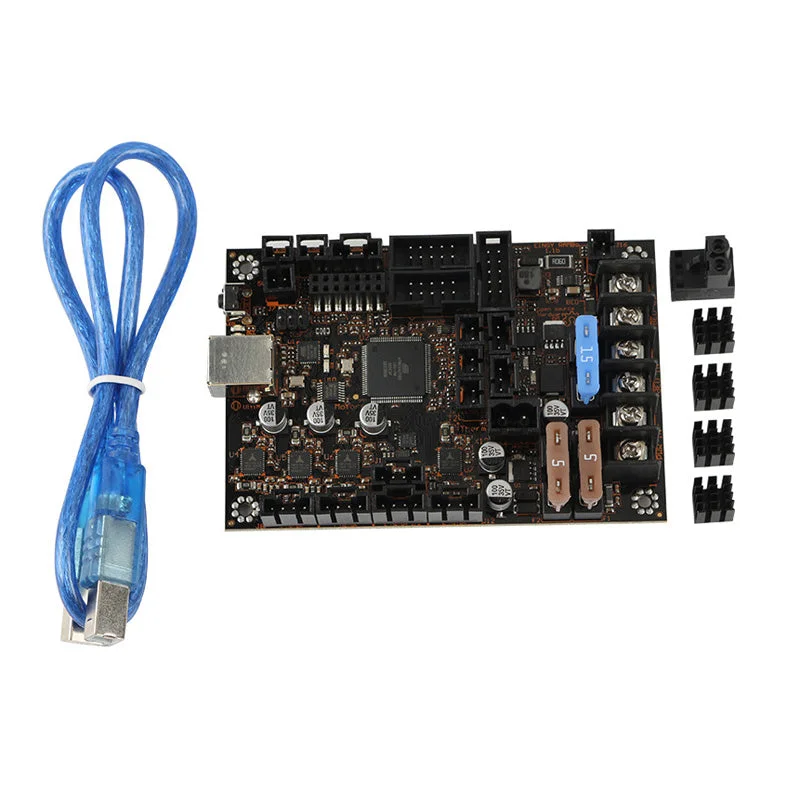

Pakket inbegrepen:

• 1 x Einsy Rambo 1.1b bord
• 1 x USB-kabel
• 4 x koellichamen
